Modulis – TCL – HSM-ND54-DR500 – divpusējs
| Modelis | |
|---|---|
| Jauda | |
| Fullblack | |
| Rāmja krāsa | |
| Efektivitāte | |
| Tier 1 | |
| Produkta garantija | |
| Lineārā jaudas garantija | |
| Moduļa tips | |
| Fotonapājas šūnas tips | |
| Divkāršs stikls | |
| BusBar skaits | |
| Ugunsizturības klase | |
| Rāmja biezums | |
| Augstums | |
| Platums | |
| Maksimālā statiskā slodze (Pa) | |
| Kabeļa garums (+) | |
| Daudzums uz paletes | |
| Daudzums konteinerā | |
| Svars | 27 kg |
| CN | 85414300 |
Bruto
Produkta informācija
| Modelis | |
|---|---|
| Jauda | |
| Fullblack | |
| Rāmja krāsa | |
| Efektivitāte | |
| Tier 1 | |
| Produkta garantija | |
| Lineārā jaudas garantija | |
| Moduļa tips | |
| Fotonapājas šūnas tips | |
| Divkāršs stikls | |
| BusBar skaits | |
| Ugunsizturības klase | |
| Rāmja biezums | |
| Augstums | |
| Platums | |
| Maksimālā statiskā slodze (Pa) | |
| Kabeļa garums (+) | |
| Daudzums uz paletes | |
| Daudzums konteinerā | |
| Svars | 27 kg |
| CN | 85414300 |

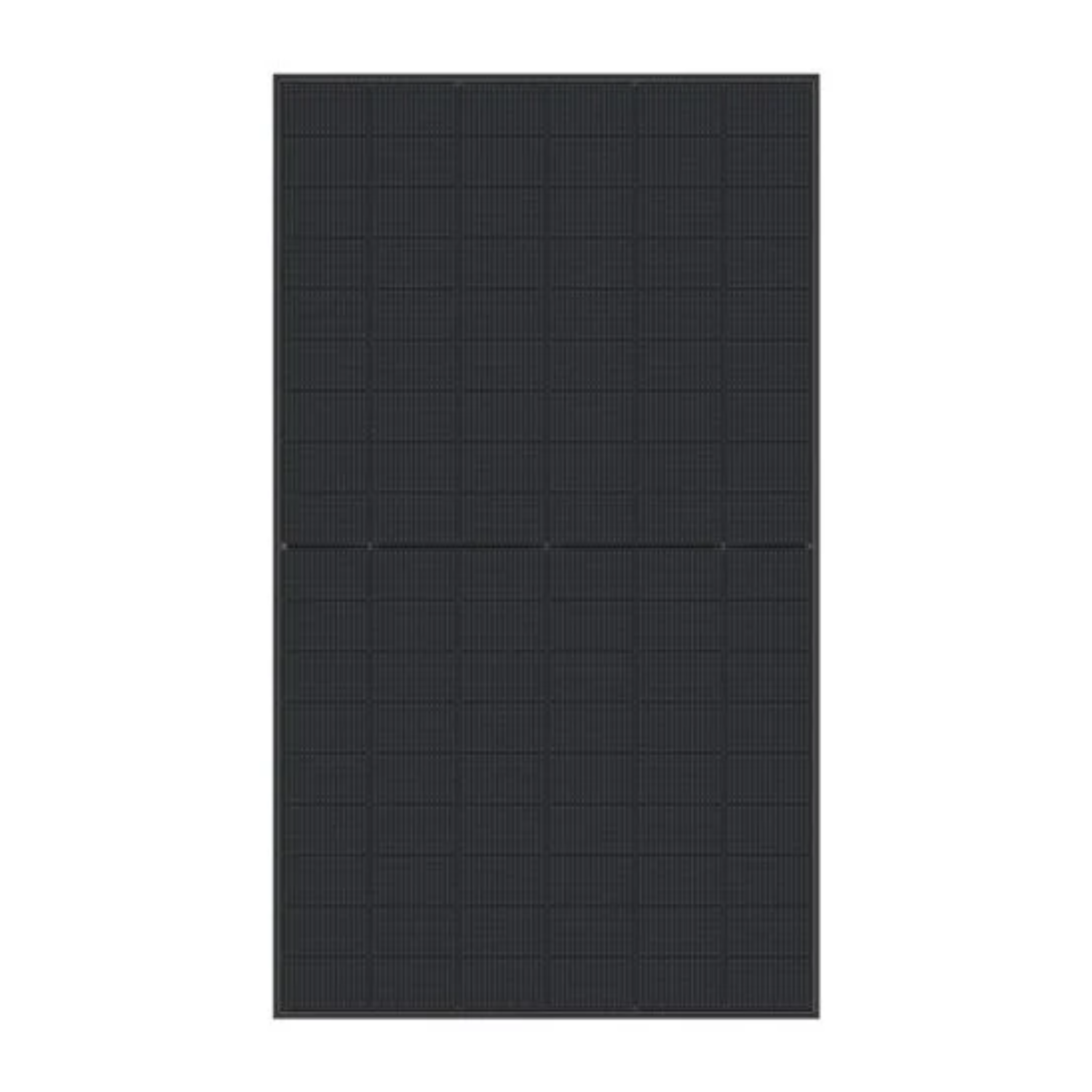

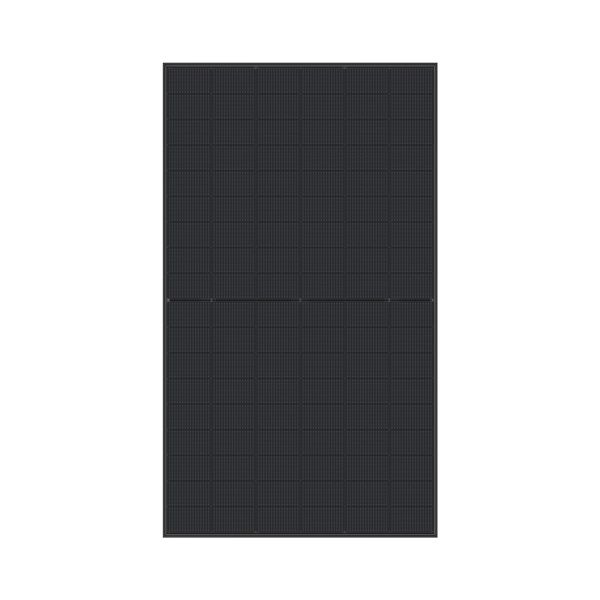

Fotovoltāiskais panelis TCL Solar T Class HSM-ND54-DR
Fotovoltāiskais panelis TCL Solar T Class HSM-ND54-DR ir progresīvs risinājums, kas apvieno stikls-stikls tehnoloģiju ar divpusēju enerģijas ražošanu. Tas piedāvā jaudu 485–510 W un efektivitāti līdz 22,9%, nodrošinot augstu veiktspēju un stabilu enerģijas ražošanu dažādos laikapstākļos. Tā elegants izskats un izturīgā konstrukcija padara to par piemērotu izvēli gan dzīvojamo, gan komerciālo ēku uzstādēm.
Galvenās TCL Solar T Class HSM-ND54-DR īpašības:
- Divpusēja konstrukcija, kas ļauj ražot enerģiju no abām paneļa pusēm.
- Paneļa efektivitāte līdz 22,9%, lai maksimāli palielinātu enerģijas ražošanu.
- Izturīgs rāmis un termiski nostiprināts stikls, kas palielina izturību.
- Nodrošināta uzticamība, pateicoties stingrām piegādes ķēdes kvalifikācijas procedūrām.
- Ilgtermiņa garantijas atbalsts, kas ietver produkta un jaudas garantiju 25–30 gadu periodā.
- Noturība pret ekstremāliem laikapstākļiem, tostarp vēja slodzi līdz 2400 Pa un sniega slodzi līdz 5400 Pa.
Kam tas ir laba izvēle?
TCL Solar T Class HSM-ND54-DR panelis ir lieliska izvēle māju un uzņēmumu īpašniekiem, kuri meklē efektīvus, uzticamus un estētiskus fotovoltāiskos risinājumus. Pateicoties divpusējai tehnoloģijai un augstai izturībai pret laikapstākļiem, šie paneļi labi darbojas instalācijās ar mainīgiem laika apstākļiem, kā arī vietās, kur svarīga ilgtermiņa stabilitāte enerģijas ražošanā un ieguldījuma ilgmūžība.
| Parametrs | HSM-ND54-DR485 | HSM-ND54-DR490 | HSM-ND54-DR495 | HSM-ND54-DR500 | HSM-ND54-DR505 | HSM-ND54-DR510 |
|---|---|---|---|---|---|---|
| Nominālā jauda (Pnom) (W) | 485 W | 490 W | 495 W | 500 W | 505 W | 510 W |
| Paneļa efektivitāte (%) | 21,8% | 22,0% | 22,3% | 22,5% | 22,7% | 22,9% |
| Nominālais spriegums (Vmpp) (V) | 33,10 V | 33,30 V | 33,50 V | 33,70 V | 33,90 V | 34,10 V |
| Nominālā strāva (Impp) (A) | 14,66 A | 14,72 A | 14,78 A | 14,84 A | 14,90 A | 14,96 A |
| Atvērtās ķēdes spriegums (Voc) (V) | 39,34 V | 39,50 V | 39,70 V | 39,92 V | 40,14 V | 40,36 V |
| Īssavienojuma strāva (Isc) (A) | 15,60 A | 15,67 A | 15,74 A | 15,81 A | 15,88 A | 15,95 A |
| BNPI parametri | ||||||
| Nominālā jauda (Pnom) (W) | 532 W | 537 W | 543 W | 548 W | 553 W | 558 W |
| Atvērtās ķēdes spriegums (Voc) (V) | 39,56 V | 39,71 V | 39,93 V | 40,13 V | 40,34 V | 40,54 V |
| Īssavienojuma strāva (Isc) (A) | 17,02 A | 17,08 A | 17,17 A | 17,24 A | 17,31 A | 17,38 A |
| Ieguvums no divpusējas konstrukcijas | ||||||
| Pmax, 5% ieguvums no divpusējas konstrukcijas (W) | 509 W | 515 W | 520 W | 525 W | 530 W | 536 W |
| Isc, 5% ieguvums no divpusējas konstrukcijas (A) | 16,38 A | 16,45 A | 16,53 A | 16,60 A | 16,67 A | 16,75 A |
| Pmax, 10% ieguvums no divpusējas konstrukcijas (W) | 534 W | 539 W | 545 W | 550 W | 556 W | 561 W |
| Isc, 10% ieguvums no divpusējas konstrukcijas (A) | 17,16 A | 17,24 A | 17,31 A | 17,39 A | 17,47 A | 17,55 A |
| Mehāniskie dati | ||||||
| Divpusēja konstrukcija (Pmax/lsc) | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% |
| Divpusēja konstrukcija (Voc) | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% |
| Maksimālais sistēmas spriegums (V) | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC |
| Saules šūnas | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon |
| Stikls | 2,0 mm 2,0 mm, pastiprināts stikls ar augstu caurlaidību, pretatspīduma pārklājums | 2,0 mm 2,0 mm, pastiprināts stikls ar augstu caurlaidību, pretatspīduma pārklājums | 2,0 mm 2,0 mm, pastiprināts stikls ar augstu caurlaidību, pretatspīduma pārklājums | 2,0 mm 2,0 mm, pastiprināts stikls ar augstu caurlaidību, pretatspīduma pārklājums | 2,0 mm 2,0 mm, pastiprināts stikls ar augstu caurlaidību, pretatspīduma pārklājums | 2,0 mm 2,0 mm, pastiprināts stikls ar augstu caurlaidību, pretatspīduma pārklājums |
| Darbības temperatūra (°C) | -40°C līdz +85°C | -40°C līdz +85°C | -40°C līdz +85°C | -40°C līdz +85°C | -40°C līdz +85°C | -40°C līdz +85°C |
| Testēšanas temperatūra (IEC TS 63126) (°C) | -40°C līdz +70°C | -40°C līdz +70°C | -40°C līdz +70°C | -40°C līdz +70°C | -40°C līdz +70°C | -40°C līdz +70°C |
| Savienojumu kārba | IP-68, 3 apvedceļa diodes | IP-68, 3 apvedceļa diodes | IP-68, 3 apvedceļa diodes | IP-68, 3 apvedceļa diodes | IP-68, 3 apvedceļa diodes | IP-68, 3 apvedceļa diodes |
| Maksimālā drošinātāja nominālā strāva (A) | 30 A | 30 A | 30 A | 30 A | 30 A | 30 A |
| Savienotājs | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A |
| Svars (kg) | 27 kg | 27 kg | 27 kg | 27 kg | 27 kg | 27 kg |
| Jaudas temperatūras koeficients (% / °C) | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C |
| Sprieguma temperatūras koeficients (% / °C) | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C |
| Strāvas temperatūras koeficients (% / °C) | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C |
| Maks. slodze (Pa/kg/m²) | Vējš: 2400 Pa, 245 kg/m² priekšā un aizmugurē; Sniegs: 5400 Pa, 550 kg/m² priekšā | Vējš: 2400 Pa, 245 kg/m² priekšā un aizmugurē; Sniegs: 5400 Pa, 550 kg/m² priekšā | Vējš: 2400 Pa, 245 kg/m² priekšā un aizmugurē; Sniegs: 5400 Pa, 550 kg/m² priekšā | Vējš: 2400 Pa, 245 kg/m² priekšā un aizmugurē; Sniegs: 5400 Pa, 550 kg/m² priekšā | Vējš: 2400 Pa, 245 kg/m² priekšā un aizmugurē; Sniegs: 5400 Pa, 550 kg/m² priekšā | Vējš: 2400 Pa, 245 kg/m² priekšā un aizmugurē; Sniegs: 5400 Pa, 550 kg/m² priekšā |
| Izturība pret triecieniem | Krusa ar diametru 25 mm, ātrumā 23 m/s | Krusa ar diametru 25 mm, ātrumā 23 m/s | Krusa ar diametru 25 mm, ātrumā 23 m/s | Krusa ar diametru 25 mm, ātrumā 23 m/s | Krusa ar diametru 25 mm, ātrumā 23 m/s | Krusa ar diametru 25 mm, ātrumā 23 m/s |
| Rāmis | Anodēta alumīnija sakausējums melnā krāsā | Anodēta alumīnija sakausējums melnā krāsā | Anodēta alumīnija sakausējums melnā krāsā | Anodēta alumīnija sakausējums melnā krāsā | Anodēta alumīnija sakausējums melnā krāsā | Anodēta alumīnija sakausējums melnā krāsā |
| Iepakojuma konfigurācija | ||||||
| Moduļu skaits uz 1 paletes | 36 | 36 | 36 | 36 | 36 | 36 |
| Moduļu skaits 40ft HQ konteinerī | 24 | 24 | 24 | 24 | 24 | 24 |
| Moduļu skaits konteinerā / moduļu skaits uz konteineru | 864 | 864 | 864 | 864 | 864 | 864 |
| Testi un sertifikāti | ||||||
| Standarta testi | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 |
| Ugunsizturības klase | A klase (IEC 61730-2/ UL 790) | A klase (IEC 61730-2/ UL 790) | A klase (IEC 61730-2/ UL 790) | A klase (IEC 61730-2/ UL 790) | A klase (IEC 61730-2/ UL 790) | A klase (IEC 61730-2/ UL 790) |
| Aizsardzības klase | II klase (IEC 61140) | II klase (IEC 61140) | II klase (IEC 61140) | II klase (IEC 61140) | II klase (IEC 61140) | II klase (IEC 61140) |
| Kvalitātes sertifikāti | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recycling |
| Darba drošības un veselības vadības sistēma | CE | CE | CE | CE | CE | CE |
