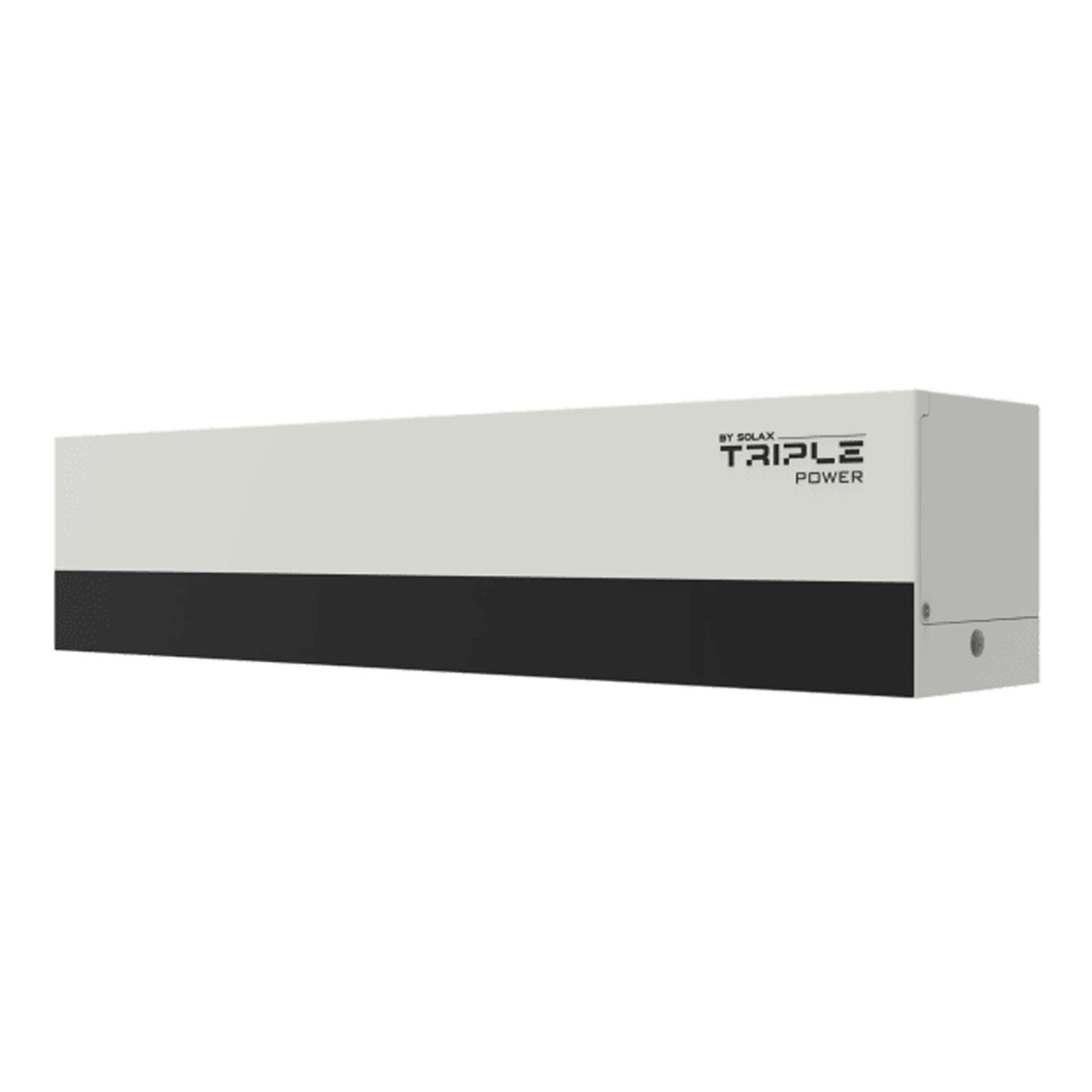

SOLAX vadības modulis TBMS-MCS0800E
SKU: F20S322
EAN: 2010000035047
| Ražotājs | |
|---|---|
| CAN | Jā |
| CAN 2.0 | Nē |
| RS485 | Jā |
| RS232 | Nē |
| Garantija | |
| Neto platums | |
| Neto dziļums | |
| Neto augstums | |
| Svars | 18,26 kg |
| CN | 85371010 |
Neto cena
677,21 €
Bruto
Bruto
Produkta informācija
| Ražotājs | |
|---|---|
| CAN | Jā |
| CAN 2.0 | Nē |
| RS485 | Jā |
| RS232 | Nē |
| Garantija | |
| Neto platums | |
| Neto dziļums | |
| Neto augstums | |
| Svars | 18,26 kg |
| CN | 85371010 |
SOLAX vadības modulis TBMS-MCS0800E
Solax X3-IES ir integrēta mājas enerģijas uzkrāšanas sistēma (ESS), kas piedāvā inteliģentu enerģijas pārvaldību, augstu efektivitāti un uzticamību. Izstrādāta ar uzsvaru uz elastību un vieglu pielāgojamību, tā nodrošina optimālu enerģijas vākšanu un mikrotīklu pārvaldību, padarot to par ideālu risinājumu mūsdienīgām mājsaimniecībām.
Galvenās Solax X3-IES īpašības:
- Inteliģenta enerģijas pārvaldība ar AI saderību un ražošanas/patēriņa prognozēšanu.
- Mikrotīklu atbalsts, kas ļauj tīkla līdzsvarošanu reāllaikā un darbību bez pieslēguma.
- Augsta efektivitāte, pateicoties globālai MPP skenēšanai un dubultā uzlādes/izlādes iespējām.
- IP66 aizsardzības klase un II tipa SPD aizsardzība gan AC, gan DC pusē, lai palielinātu uzticamību.
- Elastība pateicoties plug-and-play dizainam un atbalstam maksimālajai DC ieejai 20 A.
- Akumulatora ilgs kalpošanas laiks — vairāk nekā 6000 ciklu — un 10 gadu garantija.
Kam tas ir labs izvēle?
Solax X3-IES sistēma ir paredzēta māju īpašniekiem, kuri meklē modernu, integrētu enerģijas uzglabāšanas risinājumu. Tā ir piemērota tiem, kas vēlas optimizēt saules enerģijas izmantošanu, palielināt enerģētisko neatkarību un izmantot inteliģentas slodzes pārvaldības funkcijas, piemēram, siltumsūknēm vai elektrisko transportlīdzekļu (EV) lādētājiem. Pateicoties uzticamībai un augstai efektivitātei, šī sistēma labi darbojas gan jaunās instalācijās, gan dzīvojamo ēku modernizācijās.
| Parametrs | 4 / 5 / 6 / 8 / 10 / 12 / 15 kW | |||||||
|---|---|---|---|---|---|---|---|---|
| Integrēta mājas enerģijas uzglabāšanas sistēma (ESS) | ||||||||
| Akumulatora specifikācija | ||||||||
| Akumulatoru skaits | 2 | 3 | 4 | 5 | 6 | |||
| Nominālā ietilpība | 10,2 kWh | 15,3 kWh | 20,4 kWh | 25,6 kWh | 30,7 kWh | |||
| Pieejamā enerģija | 9,2 kWh | 13,8 kWh | 18,4 kWh | 23,0 kWh | 27,6 kWh | |||
| Maks. darba jauda | 10,2 kW | 15,0 kW | 15,0 kW | 15,0 kW | 15,0 kW | |||
| Maks. uzlādes / izlādes strāva | 50 A | 50 A | 50 A | 50 A | 50 A | |||
| Kalpošanas cikli | > 6000 ciklu | > 6000 ciklu | > 6000 ciklu | > 6000 ciklu | > 6000 ciklu | |||
| Akumulatora tips | Litija jonu (LFP) | Litija jonu (LFP) | Litija jonu (LFP) | Litija jonu (LFP) | Litija jonu (LFP) | |||
| Nominālā kapacitāte / nominālā kapacitāte④ | 5,1 Ah/50 Ah | 5,1 Ah/50 Ah | 5,1 Ah/50 Ah | 5,1 Ah/50 Ah | 5,1 Ah/50 Ah | |||
| Pieejamā enerģija⑤ | 4,6 kWh | 4,6 kWh | 4,6 kWh | 4,6 kWh | 4,6 kWh | |||
| Standarta jauda | 3 kW | 3 kW | 3 kW | 3 kW | 3 kW | |||
| Maks. jauda | 5,1 kW | 5,1 kW | 5,1 kW | 5,1 kW | 5,1 kW | |||
| Maks. uzlādes / izlādes strāva⑥ | 50 A | 50 A | 50 A | 50 A | 50 A | |||
| Garantija | 10 gadi | 10 gadi | 10 gadi | 10 gadi | 10 gadi | |||
| TBMS-MCS0800E izmēri (plat. x aug. x dziļ.) / Svars | 730 x 165 x 150 mm / 9,3 kg | 730 x 165 x 150 mm / 9,3 kg | 730 x 165 x 150 mm / 9,3 kg | 730 x 165 x 150 mm / 9,3 kg | 730 x 165 x 150 mm / 9,3 kg | |||
| TP-HS50E izmēri (plat. x aug. x dziļ.) / Svars | 730 × 318 × 150 mm / 47 kg | 730 × 318 × 150 mm / 47 kg | 730 × 318 × 150 mm / 47 kg | 730 × 318 × 150 mm / 47 kg | 730 × 318 × 150 mm / 47 kg | |||
| Parametrs | X3-IES-4K | X3-IES-5K | X3-IES-6K | X3-IES-8K | X3-IES-10K | X3-IES-12K | X3-IES-15K | |
| Invertora specifikācija | ||||||||
| Nominālā izejas jauda | 4 kW | 5 kW | 6 kW | 8 kW | 10 kW | 12 kW | 15 kW | |
| Maks. ieteicamā PV panelu jauda | 8 kWp | 10 kWp | 12 kWp | 16 kWp | 20 kWp | 24 kWp | 30 kWp | |
| Maks. PV ieejas spriegums① | 1000 V | 1000 V | 1000 V | 1000 V | 1000 V | 1000 V | 1000 V | |
| PV nominālais ieejas spriegums | 600 V | 600 V | 600 V | 600 V | 600 V | 600 V | 600 V | |
| Darba sprieguma diapazons | 90-950 V | 90-950 V | 90-950 V | 90-950 V | 90-950 V | 90-950 V | 90-950 V | |
| MPPT sprieguma diapazons | 110 – 950 V | 110 – 950 V | 110 – 950 V | 110 – 950 V | 110 – 950 V | 110 – 950 V | 110 – 950 V | |
| Palaišanas spriegums | 140 V | 140 V | 140 V | 140 V | 140 V | 140 V | 140 V | |
| MPP izsekotāju skaits / stringu skaits uz izsekotāja | 2/(1/1) | 2/(2/1) | 2/(2/1) | 2/(2/1) | 2/(2/1) | 2/(2/1) | 2/(2/1) | |
| Maks. ieejas strāva uz MPPT (MPPT1/2) | 20 A/20 A | 32 A / 20 A | 32 A / 20 A | 32 A / 20 A | 32 A / 20 A | 32 A / 20 A | 32 A / 20 A | |
| Maks. īsslēguma ieejas strāva uz MPPT (MPPT1/2) | 25 A/25 A | 40 A/25 A | 40 A/25 A | 40 A/25 A | 40 A/25 A | 40 A/25 A | 40 A/25 A | |
| AC ieeja un izeja (tīklā) | ||||||||
| Nominālā izejas jauda | 4000 W | 5000 W | 6000 W | 8000 W | 10000 W | 12000 W | 15000 W | |
| Nominālā izejas strāva | 5,8 A | 7,3 A | 8,7 A | 11,6 A | 14,5 A | 17,4 A | 21,8 A | |
| Maks. izejas redzamā jauda | 4000 VA | 5500 VA | 6600 VA | 8800 VA | 10000 VA | 12000 VA | 15000 VA | |
| Maks. pastāvīgā izejas strāva | 5,8 A | 8,0 A | 9,6 A | 12,8 A | 14,5 A | 19,2 A | 24,0 A | |
| AC nominālais spriegums | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | 3/N/PE, 230 / 400 V | |
| Maks. AC ieejas redzamā jauda | 10 kVA | 10 kVA | 12 kVA | 16 kVA | 20 kVA | 20 kVA | 20 kVA | |
| Maks. AC ieejas strāva | 16,1 A | 16,1 A | 19,3 A | 25,8 A | 32,0 A | 32,0 A | 32,0 A | |
| AC nominālā frekvence | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | |
| AC frekvences diapazons③ | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | 50 ± 5 Hz/60 ± 5 Hz | |
| Jaudas koeficienta diapazons | – 1 (0,8 aizkave līdz 0,8 priekšā) | – 1 (0,8 aizkave līdz 0,8 priekšā) | – 1 (0,8 aizkave līdz 0,8 priekšā) | – 1 (0,8 aizkave līdz 0,8 priekšā) | – 1 (0,8 aizkave līdz 0,8 priekšā) | – 1 (0,8 aizkave līdz 0,8 priekšā) | – 1 (0,8 aizkave līdz 0,8 priekšā) | |
| THDi (pie nominālās jaudas) | <3% | <3% | <3% | <3% | <3% | <3% | <3% | |
| EPS izeja (bez tīkla) (ar akumulatoru) | ||||||||
| EPS nominālā izejas jauda | 4 kVA | 5 kVA | 6 kVA | 8 kVA | 10 kVA | 12 kVA | 15 kVA | |
| EPS īslaicīgā pīķa izejas jauda | x2 nominālās jaudas, 10 s. | x2 nominālās jaudas, 10 s. | x2 nominālās jaudas, 10 s. | x2 nominālās jaudas, 10 s. | x2 nominālās jaudas, 10 s. | x2 nominālās jaudas, 10 s. | x2 nominālās jaudas, 10 s. | |
| Pārejas laiks | < 10 ms | < 10 ms | < 10 ms | < 10 ms | < 10 ms | < 10 ms | < 10 ms | |
| EPS nominālais izejas spriegums, frekvence | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | 230 V/400 V, 50 Hz / 60 Hz | |
| Efektivitāte | ||||||||
| Maks. efektivitāte | 98,0% | 98,0% | 98,0% | 98,0% | 98,0% | 98,0% | 98,0% | |
| Eiropas efektivitāte | 97,7% | 97,7% | 97,7% | 97,7% | 97,7% | 97,7% | 97,7% | |
| Vides ierobežojumi | ||||||||
| Aizsardzības pakāpe | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 | |
| Darba apkārtējās temperatūras diapazons | -35-60°C (jaudas samazināšana pie 45°C) | -35-60°C (jaudas samazināšana pie 45°C) | -35-60°C (jaudas samazināšana pie 45°C) | -35-60°C (jaudas samazināšana pie 45°C) | -35-60°C (jaudas samazināšana pie 45°C) | -35-60°C (jaudas samazināšana pie 45°C) | -35-60°C (jaudas samazināšana pie 45°C) | |
| Maks. darbības augstums | 3000 m | 3000 m | 3000 m | 3000 m | 3000 m | 3000 m | 3000 m | |
| Relatīvais mitrums | 0-100% RH (kondensācija) | 0-100% RH (kondensācija) | 0-100% RH (kondensācija) | 0-100% RH (kondensācija) | 0-100% RH (kondensācija) | 0-100% RH (kondensācija) | 0-100% RH (kondensācija) | |
| Pārsprieguma kategorija | Barošanas tīkls: III, Akumulators: II, PV: II | Barošanas tīkls: III, Akumulators: II, PV: II | Barošanas tīkls: III, Akumulators: II, PV: II | Barošanas tīkls: III, Akumulators: II, PV: II | Barošanas tīkls: III, Akumulators: II, PV: II | Barošanas tīkls: III, Akumulators: II, PV: II | Barošanas tīkls: III, Akumulators: II, PV: II | |
| Vispārīgi | ||||||||
| Izmēri (plat. x aug. x dziļ.) | 730 x 1281 × 209,5 mm | 730 × 1281 × 209,5 mm | 730 × 1599 × 209,5 mm | 730 x 1281 × 209,5 mm | 730 × 1599 × 209,5 mm | 730 x 1281 × 209,5 mm | 730 × 1599 × 209,5 mm | |
| Neto svars | 144,2 kg | 144,2 kg/100,5 kg | 191,2 kg / 147,5 kg | 144,2 kg / 147,5 kg | 191,2 kg / 147,5 kg | 144,2 kg / 147,5 kg | 191,2 kg / 147,5 kg | |
| Dzesēšanas koncepcija | Dabiska dzesēšana | Dabiska dzesēšana | Dabiska dzesēšana | Dabiska dzesēšana | Dabiska dzesēšana | Dabiska dzesēšana | Dabiska dzesēšana | |
| Saziņas interfeisi | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | RS485, CAN, DO, DI | |
| Enerģijas patēriņš (naktī) | <40 W karstā gatavības režīmā, < 5 W aukstā gatavības režīmā | <40 W karstā gatavības režīmā, < 5 W aukstā gatavības režīmā | <40 W karstā gatavības režīmā, < 5 W aukstā gatavības režīmā | <40 W karstā gatavības režīmā, < 5 W aukstā gatavības režīmā | <40 W karstā gatavības režīmā, < 5 W aukstā gatavības režīmā | <40 W karstā gatavības režīmā, < 5 W aukstā gatavības režīmā | <40 W karstā gatavības režīmā, < 5 W aukstā gatavības režīmā | |
| Topoloģija | Neizolēts | Neizolēts | Neizolēts | Neizolēts | Neizolēts | Neizolēts | Neizolēts | |
| Aizsardzība | ||||||||
| Aizsardzības | Pārsprieguma aizsardzība, DC apgrieztās polaritātes aizsardzība, atlikušās strāvas noteikšana, pārkaršanas aizsardzība, DC izolācijas aizsardzība, tīkla uzraudzība, DC injekcijas uzraudzība, atpakaļējās strāvas uzraudzība | Pārsprieguma aizsardzība, DC apgrieztās polaritātes aizsardzība, atlikušās strāvas noteikšana, pārkaršanas aizsardzība, DC izolācijas aizsardzība, tīkla uzraudzība, DC injekcijas uzraudzība, atpakaļējās strāvas uzraudzība | Pārsprieguma aizsardzība, DC apgrieztās polaritātes aizsardzība, atlikušās strāvas noteikšana, pārkaršanas aizsardzība, DC izolācijas aizsardzība, tīkla uzraudzība, DC injekcijas uzraudzība, atpakaļējās strāvas uzraudzība | Pārsprieguma aizsardzība, DC apgrieztās polaritātes aizsardzība, atlikušās strāvas noteikšana, pārkaršanas aizsardzība, DC izolācijas aizsardzība, tīkla uzraudzība, DC injekcijas uzraudzība, atpakaļējās strāvas uzraudzība | Pārsprieguma aizsardzība, DC apgrieztās polaritātes aizsardzība, atlikušās strāvas noteikšana, pārkaršanas aizsardzība, DC izolācijas aizsardzība, tīkla uzraudzība, DC injekcijas uzraudzība, atpakaļējās strāvas uzraudzība | Pārsprieguma aizsardzība, DC apgrieztās polaritātes aizsardzība, atlikušās strāvas noteikšana, pārkaršanas aizsardzība, DC izolācijas aizsardzība, tīkla uzraudzība, DC injekcijas uzraudzība, atpakaļējās strāvas uzraudzība | Pārsprieguma aizsardzība, DC apgrieztās polaritātes aizsardzība, atlikušās strāvas noteikšana, pārkaršanas aizsardzība, DC izolācijas aizsardzība, tīkla uzraudzība, DC injekcijas uzraudzība, atpakaļējās strāvas uzraudzība | |
| Aktīvā metode, kas novērš salu režīmu | Frekvences nobīde | Frekvences nobīde | Frekvences nobīde | Frekvences nobīde | Frekvences nobīde | Frekvences nobīde | Frekvences nobīde | |
| Pārsprieguma aizsardzība | DC: II tips, AC: II tips | DC: II tips, AC: II tips | DC: II tips, AC: II tips | DC: II tips, AC: II tips | DC: II tips, AC: II tips | DC: II tips, AC: II tips | DC: II tips, AC: II tips | |
| Ķēdes pārtraucējs pret elektriskajiem lokiem (AFCI) | Pēc izvēles | Pēc izvēles | Pēc izvēles | Pēc izvēles | Pēc izvēles | Pēc izvēles | Pēc izvēles | |
