Sadales skapis – NOARK – SHP-232 AC
SKU: F39073
EAN: 2010000038741
Produkta informācija
| Ražotājs | |
|---|---|
| Svars | 2,04 kg |
| CN | 85381000 |

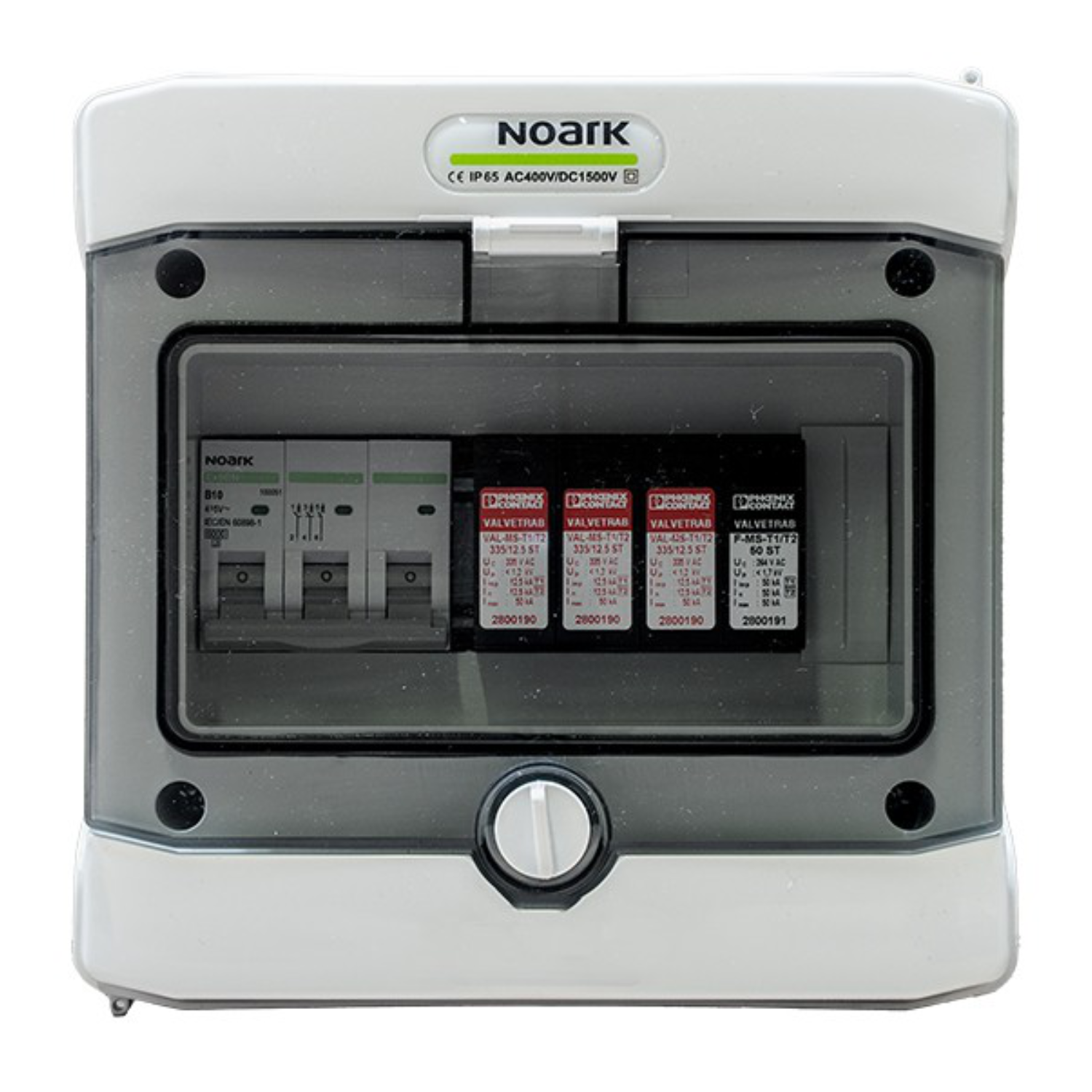

NOARK SHP-232 AC sadales iekārta
SHP-232 AC ir modulārs AC pārsprieguma ierobežotājs (T1/T2) ar integrētu pārslodzes automātu, paredzēts fotovoltaisko iekārtu aizsardzībai pret pārspriegumiem. Ierīcei ir IP65 aizsardzības klase, izturība pret UV starojumu un tā ir gatava pievienošanai, nodrošinot sistēmas drošību un uzticamību.
SHP-232 AC galvenās īpašības:
- Integrēts T1/T2 pārsprieguma ierobežotājs un Noark B16A 3P trīspolu automātiskais slēdzis.
- Izolācijas nominālais spriegums U: 400 V AC, 1500 V DC.
- Aizsardzības klase IP65 un izturība pret UV starojumu.
- Modulāra konstrukcija ar iespēju pieslēgt no augšas vai apakšas.
- Automāta nominālā izslēgšanas spēja Icn: 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2).
- Pārsprieguma ierobežotāja nominālā impulsa strāva Imax (8/20 μs): 50 kA.
- Garantija: 5 gadi.
Kam tas ir labs risinājums?
SHP-232 AC ir ideāls risinājums instalētājiem un fotovoltaisko sistēmu īpašniekiem, kuri meklē visaptverošu aizsardzību pret pārspriegumiem. Pateicoties augstai IP65 aizsardzības klasei un izturībai pret UV, ierīce ir piemērota uzstādīšanai ārējos, prasīgos apstākļos, padarot to par lielisku izvēli mājsaimniecību un komerciālo objektu instalācijām, kur svarīgi nodrošināt aprīkojuma ilgtermiņa drošību.
| PAMATPARAMETRI | |
|---|---|
| Modelis | SHP-232 AC |
| Polu skaits | 8 |
| ELEKTRISKIE UN MEHĀNISKIE KORPUSA PARAMETRI | |
| Korpusa izmēri bez blīvslēgiem un MC4 (Gar|Plat|Aug) (mm) | 120.00 | 202.00 | 201.00 |
| Atbilst | EN 60670-1, EN 62208 |
| Aizsardzības pakāpe | IP65 |
| Aizsardzības klase | II |
| Nominālais izolācijas spriegums U₁ (V) | 400 V AC, 1500 V DC |
| Tests ar karstu stieni (°C) | 650°C |
| Triecienizturība | IK08 |
| UV izturība | Jā |
| Pārstrādājama plastmasa | bezhalogēns |
| Darbības temperatūra (°C) | -25°C līdz +60°C |
| DETALIZĒTAS SPECIFIKĀCIJAS | |
| Pārslodzes automāts (MCB) | |
| Ražotājs / Modelis | Noark / Ex9BN 3P B16 |
| Nominālais strāvas stiprums (A) | 16A; 3-F |
| Nominālais darba spriegums Ue (V) | 230/415 V AC |
| Minimālais spriegums (V) | 72 V DC uz polu (1P, 2P), 48 V DC uz polu (3P, 4P) |
| Impulsu izturības spriegums Uimp (kV) | 6 kV |
| Nominālā īssavienojuma izslēgšanas spēja Icn (kA) | 6 kA (IEC/EN 60898-1), 10 kA (IEC/EN 60947-2) |
| Nominālais izolācijas spriegums U₁ (V) | 690 V AC |
| Polu skaits | 3 |
| Frekvence (Hz) | 50/60 Hz |
| Karakteristika | B |
| Atbilst | IEC/EN 60898-1, IEC/EN 60947-2 |
| Mehāniskā izturība (atslēgumu skaits) | 20 000 |
| Elektriskā izturība (atslēgumu skaits) | 10 000 |
| Enerģijas ierobežošanas klase | 3 |
| Lietošanas kategorija | A |
| Barošanas virziens | Jebkurš (no augšas vai no apakšas) |
| Pārsprieguma ierobežotājs AC (SPD) | |
| Ražotājs / Modelis | Phoenix/VAL-MS-T1/T2 335/12.5/3+1 |
| Atbilst | EN 61643-11 / IEC 61643-11 |
| IEC testa klase | I / II, T1 / T2 |
| Barošanas sistēma IEC | TT, TN-S |
| Polu skaits | 4 |
| Aizsardzības līnijas | L-N, L-PE, N-PE |
| Darbības virziens | 3L-N & N-PE |
| Nominālais spriegums Un (V) | 240/415 V AC |
| Nominālā frekvence fN (Hz) | 50 Hz (60 Hz) |
| Maksimālais darba spriegums Uc (L-N) (V AC) | 335 V AC |
| Maksimālais darba spriegums Uc (L-PE) (V AC) | 335 V AC |
| Maksimālais darba spriegums Uc (N-PE) (V AC) | 264 V AC |
| Nominālā novadāmā strāva I (A) | 80 A |
| Aizsargvada strāva |PE (mA) | ≤ 5 ΜΑ |
| Patērējamā jauda gaidīšanas režīmā Pc (mVA) | ≤ 810 mVA |
| Nominālā novadāmā strāva I (8/20) µs (kA) | 12,5 kA (L-N), 12,5 kA (L-PE), 50 kA (N-PE) |
| Maksimālā izlādes strāva Imax (8/20) μs (kA) | 50 kA |
| Testa zibens strāva (10/350) µs, lādiņš (As) | 6,25 As (L-N), 6,25 As (L-PE), 25 As (N-PE) |
| Testa zibens strāva (10/350) µs, specifiskā enerģija (kJ/Ω) | 39 kJ/Q (L-N), 39 kJ/Q (L-PE), 625 kJ/Ω (N-PE) |
| Testa zibens strāva (10/350) µs, pīķa strāvas vērtība limp (kA) | 12,5 kA (L-N), 12,5 kA (L-PE), 50 kA (N-PE) |
| Kopējā novadāmā strāva Itotal (8/20) μs (kA) | 50 kA |
| Kopējā novadāmā strāva Itotal (10/350) μs (kA) | 50 kA |
| Spēja slāpēt sekojošo strāvu Ifi (N-PE) (kA) | 50 kA |
| Īssavienojuma izturība ISCCR (kA) | 100 A |
| Aizsardzības līmenis Up (L-N) (kV) | ≤ 1,2 kV |
| Aizsardzības līmenis Up (L-PE) (kV) | ≤ 1,6 kV (30 kA – 8/20 μs) |
| Aizsardzības līmenis Up (N-PE) (kV) | ≤ 2 kV |
| Atlikušais spriegums Ures (L-N) (kV) | ≤ 1,7 kV |
| Atlikušais spriegums Ures (L-PE) (kV) | ≤ 1,2 kV (pie In) |
| Atlikušais spriegums Ures (N-PE) (kV) | ≤ 1,2 kV (pie 5 kA) |
| TOV uzvedība pie U₁ (L-N) (V AC) | 415 V AC (5s) |
| TOV uzvedība pie U₁ (N-PE) (V AC) | 457 V AC (120 min) |
| Reakcijas laiks t₁ (L-N) (ms) | 1200 V AC (200 ms) |
| Reakcijas laiks t₁ (L-PE) (ns) | ≤ 25 ns |
| Reakcijas laiks tд (N-PE) (ns) | ≤ 100 ns |
| Maksimālā iepriekšējā aizsardzība caurplūdes instalācijās (A) | 80 A (gG 16 mm²) |
| Maksimālais drošinātāja lielums radiālajās instalācijās (A) | 160 A (gG) |
| Maksimālā izlādes strāva Imax (8/20) μs (kA) | 65 kA |
| VISPĀRĪGA INFORMĀCIJA | |
| Garantija (gadi) | 5 |
| Gatavs pieslēgšanai | Jā |
| Svars (kg) | 1.740 KG |
