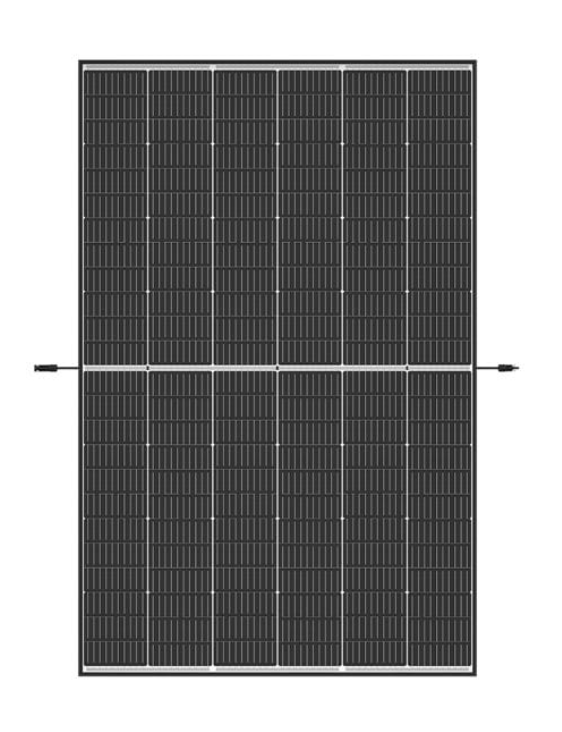

Modulis – TRINA – Vertex S+ TSM-500NEG18R.28
SKU: F1A016
EAN: 5905951587721
| Ražotājs | |
|---|---|
| Rāmja biezums | |
| Lineārā jaudas garantija | |
| Produkta garantija | |
| BusBar skaits | |
| Daudzums uz paletes | |
| Daudzums konteinerā | |
| Rāmja krāsa | |
| Jauda | |
| Efektivitāte | |
| Platums | |
| Augstums | |
| Maksimālā statiskā slodze (Pa) | |
| Tier 1 | |
| Svars | 23,5 kg |
Neto cena
81,73 €
Bruto
Bruto
Datasheet Trina Vertex S+ TSM500NEG18R.28 BF
datasheet-trina-vertex-s-tsm500neg18r-28-bf.pdf
Produkta informācija
| Ražotājs | |
|---|---|
| Rāmja biezums | |
| Lineārā jaudas garantija | |
| Produkta garantija | |
| BusBar skaits | |
| Daudzums uz paletes | |
| Daudzums konteinerā | |
| Rāmja krāsa | |
| Jauda | |
| Efektivitāte | |
| Platums | |
| Augstums | |
| Maksimālā statiskā slodze (Pa) | |
| Tier 1 | |
| Svars | 23,5 kg |
Fotovoltākais modulis Trina Vertex S+ TSM-NEG18R.28 475-505W
Moduļi Trina Vertex S+ TSM-NEG18R.28 ir progresīvs fotovoltākais risinājums, kas apvieno augstu efektivitāti ar uzticamību. Ar iznākuma jaudu līdz 505 W, pozitīvu jaudas toleranci un efektivitāti līdz 22,7%, šis modulis ir ideāli piemērots komerciālām un industriālām lietojumprogrammām.
Galvenās iezīmes moduli Trina Vertex S+ TSM-NEG18R.28 475-505W:
- Optimāls izmērs komerciāliem un industriāliem jumtiem – Kompakta konstrukcija samazina sistēmas izmaksas un investīciju atgūšanas laiku, bet zemas sprieguma projekts iespējo garākas virknēm.
- Viegls dizains ar dubultu stiklu, augsta uzticamība – Izcila ugunsizturība un izturība pret ekstremālām vides apstākļiem. Izturība pret sniega slodzi līdz 5400 Pa un vēja slodzi līdz 2400 Pa. 25 gadu garantija uz produktu.
- Maksimāla enerģijas raža – Iznākuma jauda līdz 505 W ar n tipa i-TOPCon tehnoloģiju, zema jaudas samazināšanās 1% pirmajā gadā un 0,4% gadā, kas nodrošina 30 gadu jaudas garantiju.
- Universāla lietojamība jumta sistēmām – Modulis saderīgs ar invertoriem, optimizatoriem un montāžas sistēmām. Viegla apstrāde ar garumu zem 2 metriem un vieglu konstrukciju.
Kādam tas ir labs izvēles variants?
Modulis Trina Vertex S+ TSM-NEG18R.28 ir ideāls risinājums komerciālām, industriālām un dzīvojamām instalācijām, kurām nepieciešama augsta efektivitāte un uzticamība grūtos vides apstākļos. Pateicoties tā universālumam un izturībai, tas apmierina pat visprasīgāko lietotāju vajadzības.
Datasheet Trina Vertex S+ TSM500NEG18R.28 BF
datasheet-trina-vertex-s-tsm500neg18r-28-bf.pdf
| Elektriskie dati (STC) | |||||||
|---|---|---|---|---|---|---|---|
| Parametrs | TSM-475 | TSM-480 | TSM-485 | TSM-490 | TSM-495 | TSM-500 | TSM-505 |
| Maksimālā jauda (Pmax) (Wp) | 475 | 480 | 485 | 490 | 495 | 500 | 505 |
| Jaudas tolerance (W) | 0 ~ +5 | 0 ~ +5 | 0 ~ +5 | 0 ~ +5 | 0 ~ +5 | 0 ~ +5 | 0 ~ +5 |
| Maksimālā sprieguma jauda (Vmp) (V) | 32.3 | 32.5 | 32.7 | 32.9 | 33.1 | 33.3 | 33.5 |
| Maksimālais strāvas spriegums (Imp) (A) | 14.72 | 14.77 | 14.84 | 14.91 | 14.97 | 15.03 | 15.09 |
| Atvērta apļa spriegums (Voc) (V) | 39.0 | 39.2 | 39.4 | 39.6 | 39.8 | 40.1 | 40.3 |
| Īslaicīga strāva (Isc) (A) | 15.68 | 15.72 | 15.76 | 15.80 | 15.85 | 15.86 | 15.89 |
| Moduļa efektivitāte (%) | 21.4 | 21.6 | 21.8 | 22.0 | 22.3 | 22.5 | 22.7 |
| Elektriskie dati (NOCT) | |||||||
| Parametrs | TSM-475 | TSM-480 | TSM-485 | TSM-490 | TSM-495 | TSM-500 | TSM-505 |
| Maksimālā jauda (Pmax) (Wp) | 363 | 367 | 371 | 375 | 378 | 382 | 386 |
| Maksimālā sprieguma jauda (Vmp) (V) | 30.4 | 30.6 | 30.8 | 31.0 | 31.3 | 31.5 | 31.8 |
| Maksimālais strāvas spriegums (Imp) (A) | 11.94 | 11.98 | 12.02 | 12.06 | 12.08 | 12.12 | 12.15 |
| Atvērta apļa spriegums (Voc) (V) | 36.9 | 37.2 | 37.4 | 37.6 | 37.7 | 38.0 | 38.3 |
| Īslaicīga strāva (Isc) (A) | 12.64 | 12.67 | 12.70 | 12.74 | 12.76 | 12.78 | 12.81 |
| Mehāniskie dati | |||||||
| Saules elementi | Monokristālisms | Monokristālisms | Monokristālisms | Monokristālisms | Monokristālisms | Monokristālisms | Monokristālisms |
| Elementu skaits | 108 elementi | 108 elementi | 108 elementi | 108 elementi | 108 elementi | 108 elementi | 108 elementi |
| Moduļa izmēri (mm) | 1961 × 1134 × 30 mm | 1961 × 1134 × 30 mm | 1961 × 1134 × 30 mm | 1961 × 1134 × 30 mm | 1961 × 1134 × 30 mm | 1961 × 1134 × 30 mm | 1961 × 1134 × 30 mm |
| Svars (kg) | 23,5 kg | 23,5 kg | 23,5 kg | 23,5 kg | 23,5 kg | 23,5 kg | 23,5 kg |
| Priekšējais stikls | 1.6 mm, Augsta caurlaidība, Stiprināts AR rūdīts stikls | 1.6 mm, Augsta caurlaidība, Stiprināts AR rūdīts stikls | 1.6 mm, Augsta caurlaidība, Stiprināts AR rūdīts stikls | 1.6 mm, Augsta caurlaidība, Stiprināts AR rūdīts stikls | 1.6 mm, Augsta caurlaidība, Stiprināts AR rūdīts stikls | 1.6 mm, Augsta caurlaidība, Stiprināts AR rūdīts stikls | 1.6 mm, Augsta caurlaidība, Stiprināts AR rūdīts stikls |
| Enkapsulācijas materiāls | POE/EVA | POE/EVA | POE/EVA | POE/EVA | POE/EVA | POE/EVA | POE/EVA |
| Atpakaļ stikls | 1.6 mm, Stiprināts rūdīts stikls | 1.6 mm, Stiprināts rūdīts stikls | 1.6 mm, Stiprināts rūdīts stikls | 1.6 mm, Stiprināts rūdīts stikls | 1.6 mm, Stiprināts rūdīts stikls | 1.6 mm, Stiprināts rūdīts stikls | 1.6 mm, Stiprināts rūdīts stikls |
| Rāmis | 30 mm, Anodēts alumīnijs, melns | 30 mm, Anodēts alumīnijs, melns | 30 mm, Anodēts alumīnijs, melns | 30 mm, Anodēts alumīnijs, melns | 30 mm, Anodēts alumīnijs, melns | 30 mm, Anodēts alumīnijs, melns | 30 mm, Anodēts alumīnijs, melns |
| J-Box | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 |
| Vadi | Fotovoltaiska tehnoloģijas vads 4.0 mm², Ainava: 1300/1300 mm, Portrets: 280/350 mm | Fotovoltaiska tehnoloģijas vads 4.0 mm², Ainava: 1300/1300 mm, Portrets: 280/350 mm | Fotovoltaiska tehnoloģijas vads 4.0 mm², Ainava: 1300/1300 mm, Portrets: 280/350 mm | Fotovoltaiska tehnoloģijas vads 4.0 mm², Ainava: 1300/1300 mm, Portrets: 280/350 mm | Fotovoltaiska tehnoloģijas vads 4.0 mm², Ainava: 1300/1300 mm, Portrets: 280/350 mm | Fotovoltaiska tehnoloģijas vads 4.0 mm², Ainava: 1300/1300 mm, Portrets: 280/350 mm | Fotovoltaiska tehnoloģijas vads 4.0 mm², Ainava: 1300/1300 mm, Portrets: 280/350 mm |
| Savienojumi | TS4 / MC4 EVO2 | TS4 / MC4 EVO2 | TS4 / MC4 EVO2 | TS4 / MC4 EVO2 | TS4 / MC4 EVO2 | TS4 / MC4 EVO2 | TS4 / MC4 EVO2 |
| Temperatūras rādītāji | |||||||
| NOCT (Piedāvātā darba temperatūra elementiem) (°C) | 43 ± 2°C | 43 ± 2°C | 43 ± 2°C | 43 ± 2°C | 43 ± 2°C | 43 ± 2°C | 43 ± 2°C |
| Temperatūras koeficients Pmax (%/°C) | -0,29 | -0,29 | -0,29 | -0,29 | -0,29 | -0,29 | -0,29 |
| Temperatūras koeficients Voc (%/°C) | -0,24 | -0,24 | -0,24 | -0,24 | -0,24 | -0,24 | -0,24 |
| Temperatūras koeficients Isc (%/°C) | 0,04 | 0,04 | 0,04 | 0,04 | 0,04 | 0,04 | 0,04 |
| Maksimālie rādītāji | |||||||
| Darba temperatūra | -40 ~ +85°C | -40 ~ +85°C | -40 ~ +85°C | -40 ~ +85°C | -40 ~ +85°C | -40 ~ +85°C | -40 ~ +85°C |
| Maksimālais sistēmas spriegums (V) | 1500 V DC (IEC) | 1500 V DC (IEC) | 1500 V DC (IEC) | 1500 V DC (IEC) | 1500 V DC (IEC) | 1500 V DC (IEC) | 1500 V DC (IEC) |
| Maksimālais drošinātāja strāva (A) | 30 A | 30 A | 30 A | 30 A | 30 A | 30 A | 30 A |
| Garantija | |||||||
| Produkta izgatavošanas garantija | 25 gadi | 25 gadi | 25 gadi | 25 gadi | 25 gadi | 25 gadi | 25 gadi |
| Jaudas garantija | 30 gadi | 30 gadi | 30 gadi | 30 gadi | 30 gadi | 30 gadi | 30 gadi |
| Jaudas degradācija pirmajā gadā | 1% | 1% | 1% | 1% | 1% | 1% | 1% |
| Gadu zaudējumi jaudā | 0,4% | 0,4% | 0,4% | 0,4% | 0,4% | 0,4% | 0,4% |
| Iepakojuma konfigurācija | |||||||
| Moduļi uz paletes | 36 gabali | 36 gabali | 36 gabali | 36 gabali | 36 gabali | 36 gabali | 36 gabali |
| Moduļi konteinerā (40′ HQ) | 864 gabali | 864 gabali | 864 gabali | 864 gabali | 864 gabali | 864 gabali | 864 gabali |
