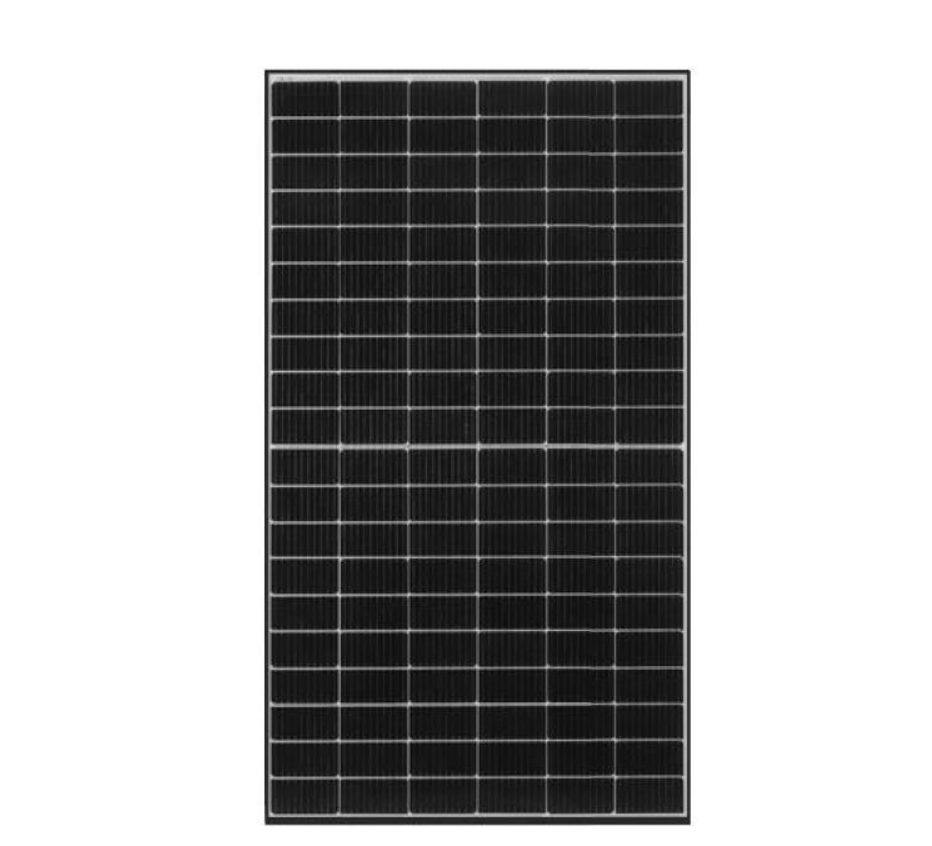

Modulis JINKO JKM480N-60HL4-V BF

SKU: F10C03 EAN: 5905951588933
Jinko JKM480N-60HL4-V BF
Ražotājs

Rāmja biezums

Lineārā jaudas garantija

Produkta garantija

BusBar skaits

Daudzums uz paletes

Daudzums konteinerā

Rāmja krāsa

Jauda

Efektivitāte

Platums

Augstums

Maksimālā statiskā slodze (Pa)

Tier 1

Svars 24,2 kg
Neto cena 84,35 €
Bruto

84,35 €
Bruto

84,35 €
Bruto

Datasheet Jinko JKM480N-60HL4-V BF datasheet-jinko-jkm480n-60hl4-v-bf.pdf

Produkta informācija

Ražotājs

Rāmja biezums

Lineārā jaudas garantija

Produkta garantija

BusBar skaits

Daudzums uz paletes

Daudzums konteinerā

Rāmja krāsa

Jauda

Efektivitāte

Platums

Augstums

Maksimālā statiskā slodze (Pa)

Tier 1

Svars 24,2 kg

Fotovoltāiskais modulis Jinko Solar Tiger Neo Tips N 60HL4-(V) 460-480 W

Jinko Solar Tiger Neo fotovoltāiskie moduli ir modernais risinājums efektīvai elektroenerģijas ražošanai. Pateicoties N tipa tehnoloģijai un uzlabotām funkcijām, tie nodrošina augstu efektivitāti un ilgtspējīgu lietošanu.

Galvenās iezīmes:

  • SMBB tehnoloģija – Labāka gaismas uztveršana un elektroenerģijas uzkrāšana, kas nodrošina augstāku jaudu un moduļa uzticamību.
  • Augsta izturība – Moduli ir augsti izturīgi pret sāls miglu, amonjaku, kā arī mehāniskajiem slodzes apstākļiem līdz 2400 Pa (vējš) un 5400 Pa (sniegs).
  • PID izturība – Garantēta aizsardzība pret sprieguma inducētu degradāciju (PID), pateicoties optimizētam ražošanas procesam.
  • Hot 2.0 tehnoloģija – N tipa moduli nodrošina lielāku uzticamību un zemāku LID/LETID degradāciju.
  • Veiktspējas garantija – 12 gadu garantija uz produktu un 30 gadu līnijas veiktspējas garantija ar gada degradāciju 0,40% līmenī.
  • Augsta efektivitāte – Moduļa efektivitāte ir no 21,32% līdz 22,24%, kas nodrošina efektīvu enerģijas ražošanu.

Kādam mērķauditorijai tas ir piemērots?

Jinko Solar Tiger Neo moduli nodrošina augstu enerģijas efektivitāti, ilgstošību un izturību pret grūtiem laikapstākļiem. Pateicoties modernai tehnoloģijai un ilgtermiņa garantijai, tie ir ideāls risinājums fotovoltāisko sistēmu pielietojumam.

Datasheet Jinko JKM480N-60HL4-V BF datasheet-jinko-jkm480n-60hl4-v-bf.pdf

Moduļu specifikācija

Elektroenerģijas parametri (STC & NOCT)
Parametrs JKM460N-60HL4-V JKM465N-60HL4-V JKM470N-60HL4-V JKM475N-60HL4-V JKM480N-60HL4-V
STC NOCT STC NOCT STC NOCT STC NOCT STC NOCT
Maksimālā jauda (Pmax) [W] 460 346 465 350 470 353 475 357 480 361
Maksimālais spriegums (Vmp) [V] 34,72 32,60 34,89 32,77 35,05 32,94 35,21 33,10 35,38 33,27
Maksimālā strāva (Imp) [A] 13,25 10,61 13,33 10,67 13,41 10,73 13,49 10,79 13,57 10,85
Atvērtā loka spriegums (Voc) [V] 42,05 39,94 42,22 40,10 42,38 40,25 42,54 40,41 42,71 40,57
Īssavienojuma strāva (Isc) [A] 13,99 11,29 14,07 11,36 14,15 11,42 14,23 11,49 14,31 11,55
Moduļa efektivitāte STC [%] 21,32 21,55 21,78 22,01 22,24
Mehāniskā specifikācija
Parametrs Vērtība Vērtība Vērtība Vērtība Vērtība
Šūnu tips Monokristāliskās N tipa Monokristāliskās N tipa Monokristāliskās N tipa Monokristāliskās N tipa Monokristāliskās N tipa
Šūnu skaits 120 (6×20) 120 (6×20) 120 (6×20) 120 (6×20) 120 (6×20)
Izmēri [mm] 1903×1134×30 mm 1903×1134×30 mm 1903×1134×30 mm 1903×1134×30 mm 1903×1134×30 mm
Svars [kg] 24,2 kg 24,2 kg 24,2 kg 24,2 kg 24,2 kg
Priekšējais stikls 3,2 mm, pretatspīduma pārklājums, augsts caurlaidības koeficients, zema dzelzs saturs, rūdīts stikls 3,2 mm, pretatspīduma pārklājums, augsts caurlaidības koeficients, zema dzelzs saturs, rūdīts stikls 3,2 mm, pretatspīduma pārklājums, augsts caurlaidības koeficients, zema dzelzs saturs, rūdīts stikls 3,2 mm, pretatspīduma pārklājums, augsts caurlaidības koeficients, zema dzelzs saturs, rūdīts stikls 3,2 mm, pretatspīduma pārklājums, augsts caurlaidības koeficients, zema dzelzs saturs, rūdīts stikls
Rāmis Anodēta alumīnija sakausējums Anodēta alumīnija sakausējums Anodēta alumīnija sakausējums Anodēta alumīnija sakausējums Anodēta alumīnija sakausējums
Savienojuma kārba Aizsardzības klase IP68 Aizsardzības klase IP68 Aizsardzības klase IP68 Aizsardzības klase IP68 Aizsardzības klase IP68
Aizejošie kabeli TUV 1×4,0 mm² (+): 400 mm, (-): 200 mm vai nestandarta garums TUV 1×4,0 mm² (+): 400 mm, (-): 200 mm vai nestandarta garums TUV 1×4,0 mm² (+): 400 mm, (-): 200 mm vai nestandarta garums TUV 1×4,0 mm² (+): 400 mm, (-): 200 mm vai nestandarta garums TUV 1×4,0 mm² (+): 400 mm, (-): 200 mm vai nestandarta garums
Temperatūras koeficienti & parametri sistēmas savienojumam
Parametrs Vērtība Vērtība Vērtība Vērtība Vērtība
Jaudas temperatūras koeficients (Pmax) -0,30%/°C -0,30%/°C -0,30%/°C -0,30%/°C -0,30%/°C
Sprieguma temperatūras koeficients (Voc) -0,25%/°C -0,25%/°C -0,25%/°C -0,25%/°C -0,25%/°C
Strāvas temperatūras koeficients (Isc) +0,046%/°C +0,046%/°C +0,046%/°C +0,046%/°C +0,046%/°C
Parastā darba temperatūra (NOCT) 45 ± 2°C 45 ± 2°C 45 ± 2°C 45 ± 2°C 45 ± 2°C
Darba temperatūra [°C] -40 ~ +85 -40 ~ +85 -40 ~ +85 -40 ~ +85 -40 ~ +85
Maksimālais sistēmas spriegums [V] 1000/1500 V DC (IEC) 1000/1500 V DC (IEC) 1000/1500 V DC (IEC) 1000/1500 V DC (IEC) 1000/1500 V DC (IEC)
Maksimālais sērijveida drošinātāja slodze [A] 25 A 25 A 25 A 25 A 25 A
Jaudas tolerances 0 ~ +3% 0 ~ +3% 0 ~ +3% 0 ~ +3% 0 ~ +3%
Mehāniskā izturība
Parametrs Vērtība Vērtība Vērtība Vērtība Vērtība
Vēja slodze 2400 Pa 2400 Pa 2400 Pa 2400 Pa 2400 Pa
Sniega slodze 5400 Pa 5400 Pa 5400 Pa 5400 Pa 5400 Pa
Iepakojuma konfigurācija
Parametrs Vērtība Vērtība Vērtība Vērtība Vērtība
Pāļu skaits 36 gab. / palete 36 gab. / palete 36 gab. / palete 36 gab. / palete 36 gab. / palete
Kaudze 72 gab. / kaudze 72 gab. / kaudze 72 gab. / kaudze 72 gab. / kaudze 72 gab. / kaudze
40’HQ konteiners 864 gab. / 40’HQ konteiners 864 gab. / 40’HQ konteiners 864 gab. / 40’HQ konteiners 864 gab. / 40’HQ konteiners 864 gab. / 40’HQ konteiners
