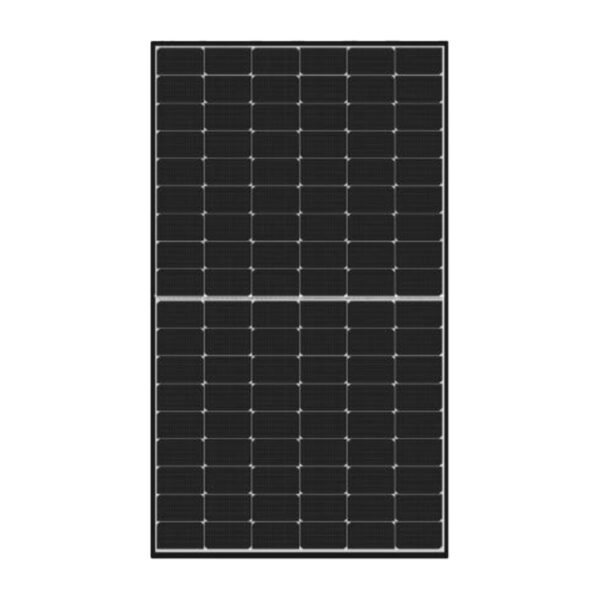

Modulis JINKO JKM500N-54HL4M-BDV melnais rāmis / bifaciāls
SKU: F10C032
EAN: 2010000031704
| Ražotājs | |
|---|---|
| Modelis | |
| Jauda | |
| Fullblack | |
| Rāmja krāsa | |
| Efektivitāte | |
| Tier 1 | |
| Produkta garantija | |
| Lineārā jaudas garantija | |
| Moduļa tips | |
| Fotonapājas šūnas tips | |
| Divkāršs stikls | |
| BusBar skaits | |
| Ugunsizturības klase | |
| Rāmja biezums | |
| Augstums | |
| Platums | |
| Maksimālā statiskā slodze (Pa) | |
| Kabeļa garums (+) | |
| Kabeļa garums (-) | 200 mm |
| Daudzums uz paletes | |
| Daudzums konteinerā | |
| Svars | 27 kg |
| CN | 85414300 |
Neto cena
75,53 €
Bruto
Bruto
Karta katalogowa JINKO JKM495N-54HL4M-BDV - JKM525N-54HL4M-BDV
JINKO-JKM495N-54HL4M-BDV-JKM525N-54HL4M-BDV-Karta-katalogowa.pdf
Instrukcja montażu JINKO JKM495N-54HL4M-BDV - JKM525N-54HL4M-BDV
JINKO-JKM495N-54HL4M-BDV-JKM525N-54HL4M-BDV-Instrukcja-montazu.pdf
Deklaracja zgodności JINKO JKM495N-54HL4M-BDV - JKM525N-54HL4M-BDV
JINKO-JKM495N-54HL4M-BDV-JKM525N-54HL4M-BDV-Deklaracja-zgodnosci.pdf
Produkta informācija
| Ražotājs | |
|---|---|
| Modelis | |
| Jauda | |
| Fullblack | |
| Rāmja krāsa | |
| Efektivitāte | |
| Tier 1 | |
| Produkta garantija | |
| Lineārā jaudas garantija | |
| Moduļa tips | |
| Fotonapājas šūnas tips | |
| Divkāršs stikls | |
| BusBar skaits | |
| Ugunsizturības klase | |
| Rāmja biezums | |
| Augstums | |
| Platums | |
| Maksimālā statiskā slodze (Pa) | |
| Kabeļa garums (+) | |
| Kabeļa garums (-) | 200 mm |
| Daudzums uz paletes | |
| Daudzums konteinerā | |
| Svars | 27 kg |
| CN | 85414300 |
Jinko Solar TIGER Neo 495–525W fotovoltaiskais modulis
Jinko Solar TIGER Neo ir augstas efektivitātes bifaciālie (divpusējie) fotovoltaiskie moduļi, balstīti uz modernās N‑tipa TOPCon šūnu tehnoloģijas un dubultstikla konstrukcijas. Ar jaudu līdz 525 W šie moduļi nodrošina zemāku degradāciju, labāku darbību vājā apgaismojumā un palielinātu enerģijas ražošanu no abām pusēm. Tā ir premium klases risinājums, izstrādāts maksimālai uzticamībai un ilgtermiņa ieguvumiem.
Galvenās Jinko Solar TIGER Neo īpašības:
- N‑tipa tehnoloģija un HOT 3.0: Nodrošina zemāku degradāciju (LID/LeTID), labāku veiktspēju vājā apgaismojumā un kopumā lielāku moduļa uzticamību un efektivitāti ekspluatācijas laikā.
- Divpusēja enerģijas ražošana (Bifacial): Dubultā stikla konstrukcija ļauj iegūt enerģiju arī no moduļa aizmugures, kas būtiski palielina ražību un samazina vidējās enerģijas izmaksas (LCOE).
- Nozares vadošā 30 gadu jaudas garantija: Garantē sākotnējās jaudas saglabāšanos 87,4% pēc 30 gadiem, ar īpaši zemu gada degradāciju — tikai 0,40% pēc pirmā gada.
- Palielināta mehāniskā izturība: Sertificēta izturība pret statisko slodzi no priekšpuses līdz 5400 Pa (sniegs) un no aizmugures līdz 2400 Pa (vējš) nodrošina noturību skarbos laika apstākļos.
- Anti‑PID garantija: Optimizēts ražošanas process un materiālu kontrole minimizē PID izraisītas degradācijas risku, nodrošinot stabilu darbību gadu gaitā.
Kam tas ir labs izvēle?
Tas ir lielisks risinājums prasīgiem investoriem gan mājsaimniecību, gan komerciālajos projektos, kuri meklē maksimālu efektivitāti un ilgtermiņa uzticamību. Pateicoties augstajai jaudai, moduļi ļauj efektīvi izmantot ierobežotu jumta platību. To divpusējā konstrukcija padara šos moduļus ideāli piemērotus zemes iekārtām, garāžu nojumēm un plakanajiem jumtiem, kur iespējams pilnībā izmantot papildus ražu no atstarotā apgaismojuma. Gara, 30 gadu jaudas garantija sniedz stingru ieguldījuma aizsardzību uz desmitgadēm.
Karta katalogowa JINKO JKM495N-54HL4M-BDV - JKM525N-54HL4M-BDV
JINKO-JKM495N-54HL4M-BDV-JKM525N-54HL4M-BDV-Karta-katalogowa.pdf
Instrukcja montażu JINKO JKM495N-54HL4M-BDV - JKM525N-54HL4M-BDV
JINKO-JKM495N-54HL4M-BDV-JKM525N-54HL4M-BDV-Instrukcja-montazu.pdf
Deklaracja zgodności JINKO JKM495N-54HL4M-BDV - JKM525N-54HL4M-BDV
JINKO-JKM495N-54HL4M-BDV-JKM525N-54HL4M-BDV-Deklaracja-zgodnosci.pdf
| Parametr | 495W | 500W | 505W | 510W | 515W | 520W | 525W |
|---|---|---|---|---|---|---|---|
| Mehāniskās īpašības | |||||||
| Šūnas tips | N tipa monokristāla | N tipa monokristāla | N tipa monokristāla | N tipa monokristāla | N tipa monokristāla | N tipa monokristāla | N tipa monokristāla |
| Šūnu skaits | 108 (54×2) | 108 (54×2) | 108 (54×2) | 108 (54×2) | 108 (54×2) | 108 (54×2) | 108 (54×2) |
| Izmēri (mm) | 1961×1134×30 | 1961×1134×30 | 1961×1134×30 | 1961×1134×30 | 1961×1134×30 | 1961×1134×30 | 1961×1134×30 |
| Svars (kg) | 27.0 | 27.0 | 27.0 | 27.0 | 27.0 | 27.0 | 27.0 |
| Priekšējais stikls (mm) | 2.0, ar pretatstarojošu pārklājumu | 2.0, ar pretatstarojošu pārklājumu | 2.0, ar pretatstarojošu pārklājumu | 2.0, ar pretatstarojošu pārklājumu | 2.0, ar pretatstarojošu pārklājumu | 2.0, ar pretatstarojošu pārklājumu | 2.0, ar pretatstarojošu pārklājumu |
| Aizmugurējais stikls (mm) | 2.0, termiski pastiprināts | 2.0, termiski pastiprināts | 2.0, termiski pastiprināts | 2.0, termiski pastiprināts | 2.0, termiski pastiprināts | 2.0, termiski pastiprināts | 2.0, termiski pastiprināts |
| Rāmis | Anodinēts alumīnija sakausējums | Anodinēts alumīnija sakausējums | Anodinēts alumīnija sakausējums | Anodinēts alumīnija sakausējums | Anodinēts alumīnija sakausējums | Anodinēts alumīnija sakausējums | Anodinēts alumīnija sakausējums |
| Savienojumu kārba | IP68 klase | IP68 klase | IP68 klase | IP68 klase | IP68 klase | IP68 klase | IP68 klase |
| Aizsardzības klase | II klase | II klase | II klase | II klase | II klase | II klase | II klase |
| Ugunsdrošības klase IEC | C klase | C clase | C klase | C klase | C klase | C klase | C klase |
| Savienotāju tips | JK03M / JK03M2 / Citi* | JK03M / JK03M2 / Citi* | JK03M / JK03M2 / Citi* | JK03M / JK03M2 / Citi* | JK03M / JK03M2 / Citi* | JK03M / JK03M2 / Citi* | JK03M / JK03M2 / Citi* |
| Izejas vadi (mm²) | 4.0, (+): 400 mm, (-): 200 mm vai pielāgots garums | 4.0, (+): 400 mm, (-): 200 mm vai pielāgots garums | 4.0, (+): 400 mm, (-): 200 mm vai pielāgots garums | 4.0, (+): 400 mm, (-): 200 mm vai pielāgots garums | 4.0, (+): 400 mm, (-): 200 mm vai pielāgots garums | 4.0, (+): 400 mm, (-): 200 mm vai pielāgots garums | 4.0, (+): 400 mm, (-): 200 mm vai pielāgots garums |
| Specifikācijas (STC) | |||||||
| Maksimālā jauda – Pmax (Wp) | 495 | 500 | 505 | 510 | 515 | 520 | 525 |
| Spriegums pie maks. jaudas – Vmp (V) | 33.72 | 33.95 | 34.17 | 34.39 | 34.62 | 34.83 | 35.05 |
| Strāva pie maks. jaudas – Imp (A) | 14.68 | 14.73 | 14.78 | 14.83 | 14.88 | 14.93 | 14.98 |
| Atvērtās ķēdes spriegums – Voc (V) | 40.21 | 40.38 | 40.55 | 40.72 | 40.89 | 41.06 | 41.23 |
| Īssavienojuma strāva – Isc (A) | 15.58 | 15.63 | 15.68 | 15.73 | 15.78 | 15.83 | 15.88 |
| Moduļa efektivitāte STC (%) | 22.26 | 22.48 | 22.71 | 22.93 | 23.16 | 23.38 | 23.61 |
| Jaudas tolerances (%) | 0~+3 | ||||||
| Temperatūras koeficients Pmax (%/°C) | -0.29 | ||||||
| Temperatūras koeficients Voc (%/°C) | -0.25 | ||||||
| Temperatūras koeficients Isc (%/°C) | 0.045 | ||||||
| Specifikācijas (BNPI – divpusējās nominālās jaudas apstarošana) | |||||||
| Maksimālā jauda – Pmax (Wp) | 545 | 551 | 556 | 562 | 567 | 573 | 578 |
| Spriegums pie maks. jaudas – Vmp (V) | 33.72 | 33.95 | 34.17 | 34.39 | 34.62 | 34.83 | 35.05 |
| Strāva pie maks. jaudas – Imp (A) | 16.16 | 16.22 | 16.27 | 16.33 | 16.38 | 16.44 | 16.49 |
| Atvērtās ķēdes spriegums – Voc (V) | 40.21 | 40.38 | 40.55 | 40.72 | 40.89 | 41.06 | 41.23 |
| Īssavienojuma strāva – Isc (A) | 17.15 | 17.21 | 17.26 | 17.32 | 17.37 | 17.43 | 17.48 |
| Darbības nosacījumi | |||||||
| Darbības temperatūra (°C) | -40 ~ +70 | ||||||
| Maksimālais sistēmas spriegums (VDC) | 1500 (IEC) | ||||||
| Maksimālā drošinātāja nominālā strāva (A) | 35 | ||||||
| Divpusības koeficients | φVoc: 98±5%, φIsc: 80±5%, φPmax: 80±5% | ||||||
| Iepakojuma konfigurācija | |||||||
| Paletes izmēri (mm) | 1981×1140×1249 | ||||||
| Iepakojuma detaļas | 37 gab./palete, 74 gab./kaudze, 888 gab./40’HQ konteiners | ||||||
* MC4 un MC4-EVO2 pieejami pēc pieprasījuma un atkarībā no pieejamības.
STC: Starojuma intensitāte 1000 W/m², šūnas temperatūra 25°C, AM=1.5
BNPI: Starojuma intensitāte: priekšpuse 1000 W/m², aizmugure 135 W/m², šūnas temperatūra 25°C, AM=1.5
