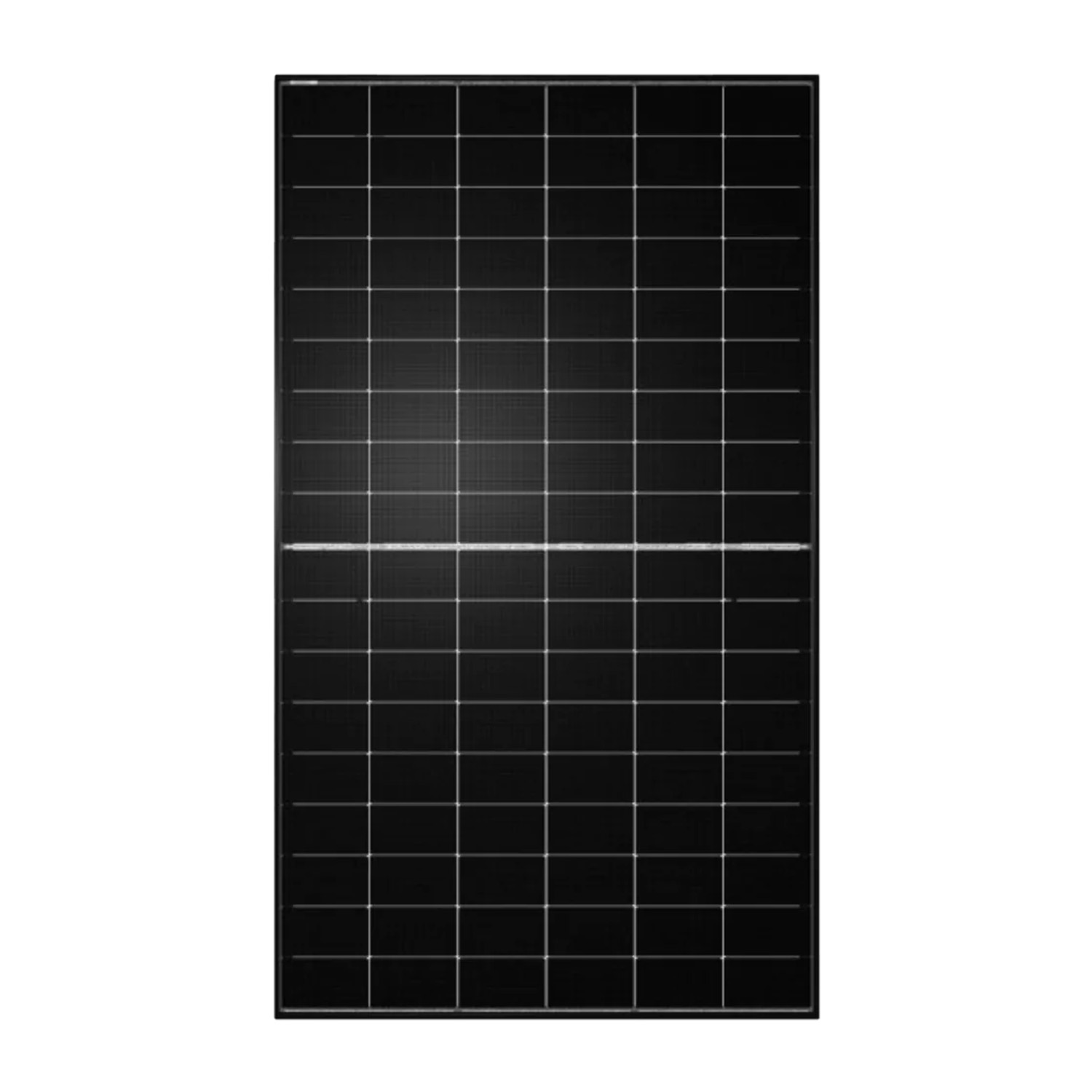

Modulis JA SOLAR JAM60D40-500/LB – Melns rāmis – Bifaciāls
SKU: F110701-10
EAN: 2010000031254
| Ražotājs | |
|---|---|
| Modelis | |
| Jauda | |
| Fullblack | |
| Rāmja krāsa | |
| Efektivitāte | |
| Tier 1 | |
| Produkta garantija | |
| Lineārā jaudas garantija | |
| Moduļa tips | |
| Fotonapājas šūnas tips | |
| Divkāršs stikls | |
| BusBar skaits | |
| Ugunsizturības klase | |
| Rāmja biezums | |
| Augstums | |
| Platums | |
| Maksimālā statiskā slodze (Pa) | |
| Kabeļa garums (+) | |
| Kabeļa garums (-) | 1200 mm |
| Daudzums uz paletes | |
| Daudzums konteinerā | |
| Svars | 27,3 kg |
| CN | 85414300 |
Neto cena
81,44 €
Bruto
Bruto
Karta katalogowa JA Solar 485-510W JAM60D40-LB
JA-Solar-485-510W-JAM60D40-LB-Karta-katalogowa.pdf
Instrukcja montażu JA Solar 485-510W JAM60D40-LB
JA-Solar-485-510W-JAM60D40-LB-Instrukcja-montazu.pdf
Gwarancja JA Solar 485-510W JAM60D40-LB
JA-Solar-485-510W-JAM60D40-LB-Gwarancja.pdf
Certyfikat zgodności 1 JA Solar 485-510W JAM60D40-LB
JA-Solar-485-510W-JAM60D40-LB-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 JA Solar 485-510W JAM60D40-LB
JA-Solar-485-510W-JAM60D40-LB-Certyfikat-zgodnosci-2.pdf
Produkta informācija
| Ražotājs | |
|---|---|
| Modelis | |
| Jauda | |
| Fullblack | |
| Rāmja krāsa | |
| Efektivitāte | |
| Tier 1 | |
| Produkta garantija | |
| Lineārā jaudas garantija | |
| Moduļa tips | |
| Fotonapājas šūnas tips | |
| Divkāršs stikls | |
| BusBar skaits | |
| Ugunsizturības klase | |
| Rāmja biezums | |
| Augstums | |
| Platums | |
| Maksimālā statiskā slodze (Pa) | |
| Kabeļa garums (+) | |
| Kabeļa garums (-) | 1200 mm |
| Daudzums uz paletes | |
| Daudzums konteinerā | |
| Svars | 27,3 kg |
| CN | 85414300 |
Fotovoltaiskais panelis JA SOLAR JAM60D40 LB Deep Blue 4.0 Pro
JA SOLAR JAM60D40 LB no Deep Blue 4.0 Pro sērijas ir attīstīts bifaciāls (abpusējs) n‑tipa moduļa risinājums ar dubultstikla (stikls–stikls) konstrukciju. Tas piedāvā līdz 510 W jaudu un izmanto augstākās kvalitātes n‑Bycium+ šūnas ar efektivitāti līdz 26%. Pateicoties MBB pusšūnu tehnoloģijai, modulis nodrošina lielāku enerģijas ražību ar zemākām vidējām elektroenerģijas izmaksām (LCOE), padarot to efektīvu un ekonomisku risinājumu.
Galvenās JA SOLAR JAM60D40 LB fotovoltaiskā paneļa īpašības:
- Augsta jauda un efektivitāte: Nominālā jauda 485–510 W un moduļa efektivitāte līdz 23,0%, kas nodrošina izcilu enerģijas ražu.
- n‑tipa bifaciāla dubultstikla tehnoloģija: Abpusēja konstrukcija (bifaciālitāte 80%±5%) ļauj iegūt papildu enerģiju no paneļa aizmugures, savukārt n‑tipa tehnoloģija nodrošina ļoti zemu degradācijas līmeni (LID).
- Ilgtermiņa veiktspējas garantija: 30 gadu lineārā jaudas garantija ar 1% degradāciju pirmajā gadā un tikai 0,4% gadā nākamo 29 gadu laikā, kā arī 15 gadu produktu garantija.
- Laba darbība sarežģītos apstākļos: Labvēlīgāks temperatūras koeficients (-0,290%/°C) un uzlabota reakcija pie zemas starojuma intensitātes nodrošina augstāku enerģijas ražību reālos apstākļos.
- Mehāniska izturība un uzticamība: Dubultstikla konstrukcija (2,0 mm + 2,0 mm) un robusts rāmis nodrošina augstu izturību pret statiskajām slodzēm (priekšpusē līdz 5400 Pa un no aizmugures 2400 Pa).
Kam tas ir labs izvēle?
JA SOLAR JAM60D40 LB panels ir lieliski piemērots investoriem un sistēmu īpašniekiem, kas meklē premium klases produktu ar maksimālu veiktspēju, izturību un ilgtermiņa uzticamību. Pateicoties abpusējai konstrukcijai, tas īpaši labi darbojas lielapjoma zemes instalācijās un uz plakanajiem jumtiem, kur iespējama efektīva atstarotā gaismas izmantošana. Tā tehniskie parametri un stingrā konstrukcija padara to par drošu ieguldījumu, kas ilgstoši nodrošinās augstu enerģijas ražu un zemas vidējās enerģijas izmaksas (LCOE).
Karta katalogowa JA Solar 485-510W JAM60D40-LB
JA-Solar-485-510W-JAM60D40-LB-Karta-katalogowa.pdf
Instrukcja montażu JA Solar 485-510W JAM60D40-LB
JA-Solar-485-510W-JAM60D40-LB-Instrukcja-montazu.pdf
Gwarancja JA Solar 485-510W JAM60D40-LB
JA-Solar-485-510W-JAM60D40-LB-Gwarancja.pdf
Certyfikat zgodności 1 JA Solar 485-510W JAM60D40-LB
JA-Solar-485-510W-JAM60D40-LB-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 JA Solar 485-510W JAM60D40-LB
JA-Solar-485-510W-JAM60D40-LB-Certyfikat-zgodnosci-2.pdf
| Parametrs | JAM60D40-485/LB | JAM60D40-490/LB | JAM60D40-495/LB | JAM60D40-500/LB | JAM60D40-505/LB | JAM60D40-510/LB |
|---|---|---|---|---|---|---|
| Mehāniskie parametri | ||||||
| Šūna | Mono | Mono | Mono | Mono | Mono | Mono |
| Svars (kg) | 27,3 | 27,3 | 27,3 | 27,3 | 27,3 | 27,3 |
| Izmēri (mm) | 1953 ± 2 x 1134 ± 2 x 30 ± 1 | 1953 ± 2 x 1134 ± 2 x 30 ± 1 | 1953 ± 2 x 1134 ± 2 x 30 ± 1 | 1953 ± 2 x 1134 ± 2 x 30 ± 1 | 1953 ± 2 x 1134 ± 2 x 30 ± 1 | 1953 ± 2 x 1134 ± 2 x 30 ± 1 |
| Kabeļa šķērsgriezums (mm²) | 4 (IEC), 12 AWG (UL) | 4 (IEC), 12 AWG (UL) | 4 (IEC), 12 AWG (UL) | 4 (IEC), 12 AWG (UL) | 4 (IEC), 12 AWG (UL) | 4 (IEC), 12 AWG (UL) |
| Šūnu skaits | 120 (6×20) | 120 (6×20) | 120 (6×20) | 120 (6×20) | 120 (6×20) | 120 (6×20) |
| Savienojumu kārba | IP68, 3 diodas | IP68, 3 diodas | IP68, 3 diodas | IP68, 3 diodas | IP68, 3 diodas | IP68, 3 diodas |
| Savienotājs | QC 4.10-351/MC4-EVO2A | QC 4.10-351/MC4-EVO2A | QC 4.10-351/MC4-EVO2A | QC 4.10-351/MC4-EVO2A | QC 4.10-351/MC4-EVO2A | QC 4.10-351/MC4-EVO2A |
| Kabeļa garums (kopā ar savienotāju) (mm) | Vertikāli: 300 (+) / 400 (-)
Horizontāli: 1200 (+) / 1200 (-) |
Vertikāli: 300 (+) / 400 (-)
Horizontāli: 1200 (+) / 1200 (-) |
Vertikāli: 300 (+) / 400 (-)
Horizontāli: 1200 (+) / 1200 (-) |
Vertikāli: 300 (+) / 400 (-)
Horizontāli: 1200 (+) / 1200 (-) |
Vertikāli: 300 (+) / 400 (-)
Horizontāli: 1200 (+) / 1200 (-) |
Vertikāli: 300 (+) / 400 (-)
Horizontāli: 1200 (+) / 1200 (-) |
| Priekšējais / aizmugurējais stikls (mm) | 2,0 / 2,0 | 2,0 / 2,0 | 2,0 / 2,0 | 2,0 / 2,0 | 2,0 / 2,0 | 2,0 / 2,0 |
| Iepakojuma konfigurācija | 36 gab./palete, 864 gab./40HQ konteinerā | 36 gab./palete, 864 gab./40HQ konteinerā | 36 gab./palete, 864 gab./40HQ konteinerā | 36 gab./palete, 864 gab./40HQ konteinerā | 36 gab./palete, 864 gab./40HQ konteinerā | 36 gab./palete, 864 gab./40HQ konteinerā |
| Elektriskie parametri (STC) | ||||||
| Nominālā jauda (Pmax) (W) | 485 | 490 | 495 | 500 | 505 | 510 |
| Atvērtais ķēdes spriegums (Voc) (V) | 43,25 | 43,45 | 43,65 | 43,85 | 44,05 | 44,25 |
| Maksimālās jaudas spriegums (Vmp) (V) | 36,28 | 36,49 | 36,70 | 36,91 | 37,11 | 37,31 |
| Īsslēguma strāva (Isc) (A) | 14,24 | 14,30 | 14,36 | 14,42 | 14,48 | 14,54 |
| Strāva pie maksimālās jaudas (Imp) (A) | 13,37 | 13,43 | 13,49 | 13,55 | 13,61 | 13,67 |
| Moduļa efektivitāte (%) | 21,9 | 22,1 | 22,4 | 22,6 | 22,8 | 23,0 |
| Jaudas tolerances (%) | 0~+3 | 0~+3 | 0~+3 | 0~+3 | 0~+3 | 0~+3 |
| Temperatūras koeficients Isc (%/°C) | +0,045 | +0,045 | +0,045 | +0,045 | +0,045 | +0,045 |
| Temperatūras koeficients Voc (%/°C) | -0,250 | -0,250 | -0,250 | -0,250 | -0,250 | -0,250 |
| Temperatūras koeficients Pmax (%/°C) | -0,290 | -0,290 | -0,290 | -0,290 | -0,290 | -0,290 |
| Elektriskie parametri pie 10% saules apgaismojuma intensitātes | ||||||
| Nominālā maksimālā jauda (Pmax) (W) | 524 | 529 | 535 | 540 | 545 | 551 |
| Atvērtais ķēdes spriegums (Voc) (V) | 43,25 | 43,45 | 43,65 | 43,85 | 44,05 | 44,25 |
| Maksimālās jaudas spriegums (Vmp) (V) | 36,28 | 36,49 | 36,70 | 36,91 | 37,11 | 37,31 |
| Īsslēguma strāva (Isc) (A) | 15,38 | 15,44 | 15,51 | 15,57 | 15,64 | 15,70 |
| Strāva pie maksimālās jaudas (Imp) (A) | 14,44 | 14,50 | 14,57 | 14,63 | 14,70 | 14,76 |
| Apstarojuma koeficients (aizmugure/priekšpuse) (%) | 10 | 10 | 10 | 10 | 10 | 10 |
| Darba apstākļi | ||||||
| Maksimālais sistēmas spriegums (V DC) | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
| Darba temperatūra (°C) | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 | -40~+85 |
| Maksimālais sērijveida drošinātājs (A) | 30 | 30 | 30 | 30 | 30 | 30 |
| Maksimālā statiskā slodze, priekšā (Pa) | 5400 (112 lb/ft²) | 5400 (112 lb/ft²) | 5400 (112 lb/ft²) | 5400 (112 lb/ft²) | 5400 (112 lb/ft²) | 5400 (112 lb/ft²) |
| Maksimālā statiskā slodze, aizmugurē (Pa) | 2400 (50 lb/ft²) | 2400 (50 lb/ft²) | 2400 (50 lb/ft²) | 2400 (50 lb/ft²) | 2400 (50 lb/ft²) | 2400 (50 lb/ft²) |
| NOCT (°C) | 45±2 | 45±2 | 45±2 | 45±2 | 45±2 | 45±2 |
| Divpusīgums (%) | 80±5 | 80±5 | 80±5 | 80±5 | 80±5 | 80±5 |
| Drošības klase | Klase II | Klase II | Klase II | Klase II | Klase II | Klase II |
| Ugunsizturība | UL tips 29 / Klase C | UL tips 29 / Klase C | UL tips 29 / Klase C | UL tips 29 / Klase C | UL tips 29 / Klase C | UL tips 29 / Klase C |
Piezīme: Šajā katalogā norādītie elektriskie dati neattiecas uz atsevišķu moduli un nav piedāvājuma sastāvdaļa. Tie ir paredzēti tikai dažādu moduļu salīdzināšanai.
