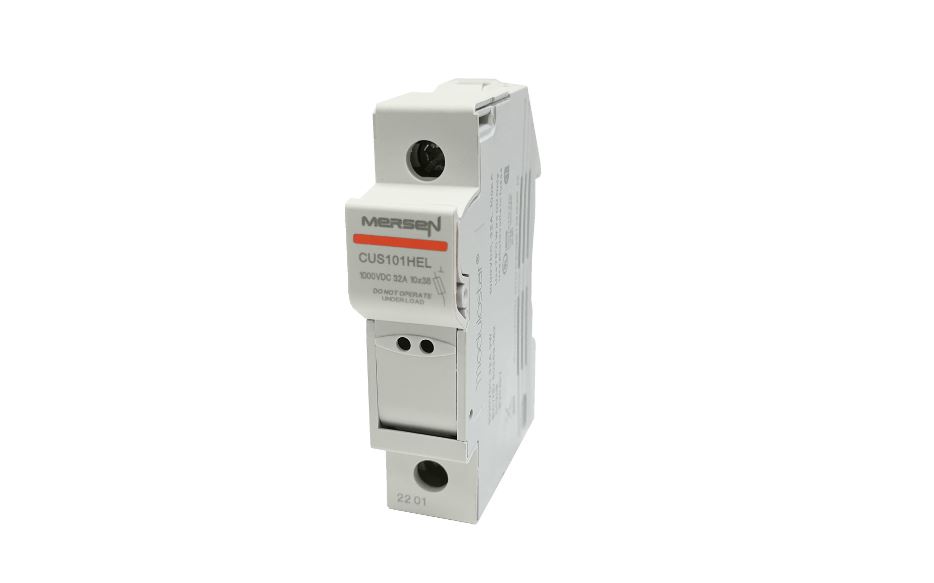

Drošinātāja pamatne – MERSEN DC 10X38 1000V CUS101 HEL – FK1062724
SKU: F31010
EAN: 2010000016503
Produkta informācija
| Ražotājs | |
|---|---|
| Svars | 0,047 kg |
Mersen HelioProtection® Modulostar® HP6M un HP10M
Mersen HelioProtection® Modulostar® moduļu drošinātāju pamatnes ir īpaši izstrādātas fotovoltaikas (PV) un citām līdzstrāvas (DC) lietojumprogrammām. Tās nodrošina uzticamu PV instalāciju aizsardzību, pateicoties atbilstībai nozīmīgajiem nozares standartiem un pieejamībai versijās ar darbības indikatoru.
Galvenās īpašības Mersen HelioProtection® Modulostar® HP6M un HP10M:
- Pieejami modeļi HP6M un HP10M ar dažādu moduļu skaitu.
- Atbilstība standartiem UL 4248-19 un IEC 60269-1, RoHS.
- Plastmasas, kas atbilst UL 94 V-0 līdz V-2 (Yellow Card).
- Pieejamas versijas ar darbības indikatoru (vizuāls gaismas indikators, darbojas pie 220 VDC līdz 1000 VDC) vai bez tā.
- Atbalstīto vadu diapazons: 2,5 mm² līdz 6 mm² (atkarībā no modeļa).
- Maksimālais nominālais izolācijas spriegums 6 kV, nominālā strāva 32 A.
- Darba temperatūra no -40 °C līdz 70 °C (ekspluatācijas laikā).
Kam tas ir labs izvēle?
HelioProtection® Modulostar® pamatnes ir ideāls risinājums fotovoltaisko sistēmu uzstādītājiem, zemu spriegumu sadalņu ražotājiem un līdzstrāvas (DC) iekārtu apkopes speciālistiem. Tās lieliski piemērotas fotovoltaisko paneļu virknēm, aizsargājot tās no pārspriegumiem un īssavienojumiem gan dzīvojamo ēku, gan komerciālo pielietojumu gadījumos.
| Parametrs | HP6M Bez indikatora | HP6M Ar indikatoru |
|---|---|---|
| Atbilstība standartiem | UL 4248-19, IEC 60269-1 | UL 4248-19, IEC 60269-1 |
| Atbilstība RoHS | Jā | Jā |
| Plastmasu atbilstība | UL 94 V0 līdz V2 (Yellow Card) | UL 94 V0 līdz V2 (Yellow Card) |
| Iedarbināšanas indikators | Nē | Jā |
| Indikatora spriegums | – | 220 VDC līdz 1000 VDC |
| Drošinātāja turētāja diametrs (mm) | 6.35 | 6.35 |
| Maks. ieteicamais pieskrūvēšanas moments (Nm) | 2 | 2 |
| Maks. ieteicamais pieskrūvēšanas moments (lbs.-in) | 17.7 | 17.7 |
| Ieteicamais skrūvgriezis | PZ2 vai plakanā 5.5×1 mm | PZ2 vai plakanā 5.5×1 mm |
| Maks. skrūvgrieža diametrs (mm) | 6 | 6 |
| Nominālais izolācijas spriegums (Ui DC) | 1000 VDC | 1000 VDC |
| Nepieciešamais impulsu nominālais spriegums (Uimp) | 6 kV | 6 kV |
| Piesārņojuma pakāpe (Pollution Degree) | 2 | 2 |
| Nominālais strāvas stiprums (A) | 32 | 32 |
| Maksimālie drošinātāja jaudas zudumi (W) | 3 | 3 |
| Ieteicamais vada šķērsgriezums (mm²) | 2.5 līdz 16 | 2.5 līdz 16 |
| Darba temperatūra (bez darbības) | -50°C līdz 90°C | -50°C līdz 90°C |
| Darba temperatūra (darbības laikā) | -40°C līdz 70°C | -40°C līdz 70°C |
| Ligzdas izmēri (plat. x aug. x dziļ.) (mm) | 45 x 76.9 x 60 | 45 x 76.9 x 60 |
| Moduļu skaits (17.5 mm) | 1 | 1 |
| Kataloga numurs | CUS101HEL | CUS101IHEL |
| Atsauces numurs | K1062724 | X1062758 |
| Vienību skaits iepakojumā | 12 | 12 |
| Piederumi (montāžas turētājs) | MR10 CI | MR10 CI |
| Piederumi (atsperes skava) | MR10RESSORTCI | MR10RESSORTCI |
| Montāžas turētāja svars (g) | 4.5 | 4.5 |
| Montāžas turētāja iepakojuma svars | 200 | 200 |
