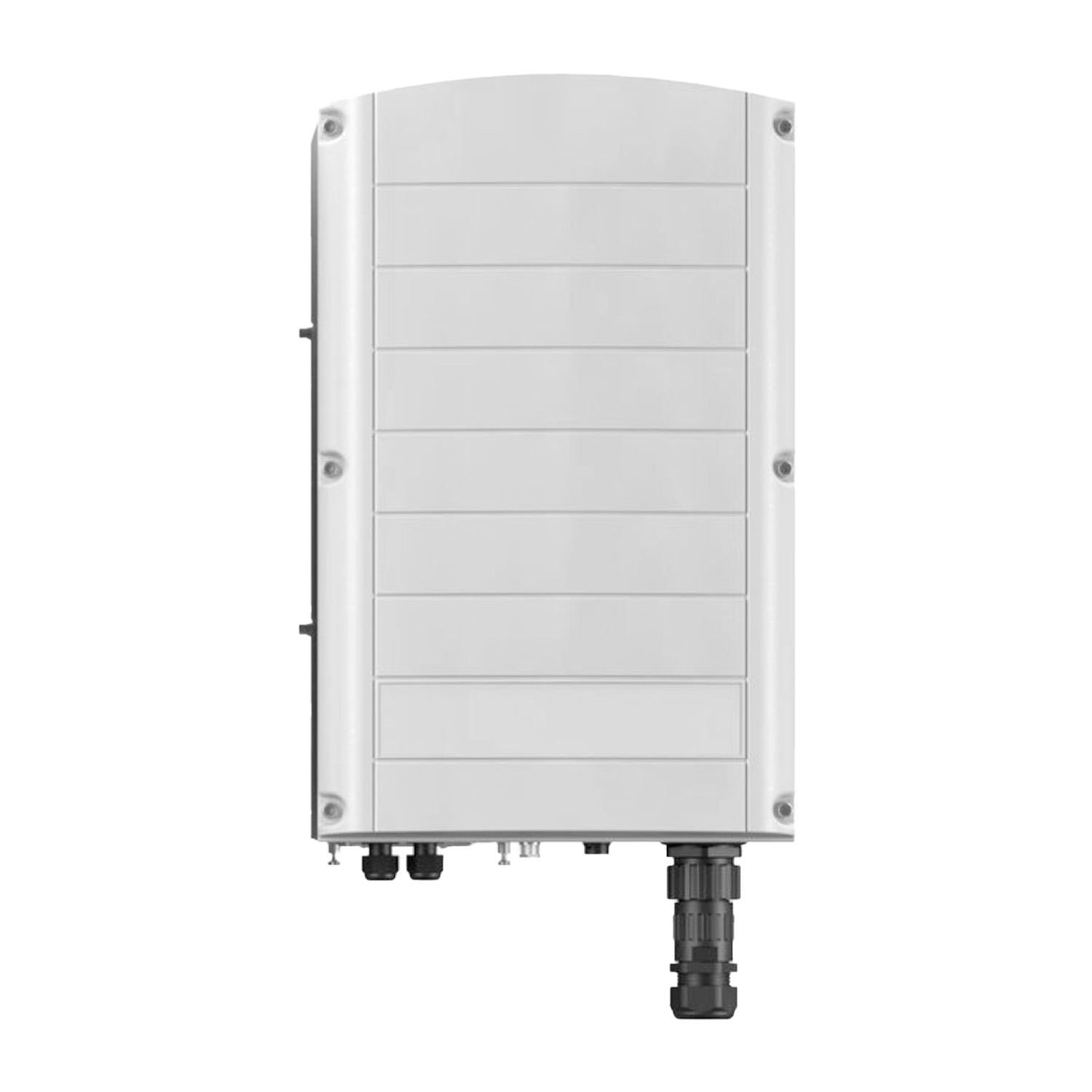

Palīgierīce SOLAR EDGE SESUK – RWR0INNN4 Sinerģijas tehnoloģija (ar RSD)
SKU: F240O1
EAN: 2010000031643
| Ražotājs | |
|---|---|
| Hibrīda ierīce | |
| Darbības režīms ārpus tīkla (off-grid) | |
| Neto platums | |
| Neto dziļums | |
| Neto augstums | |
| Svars | 33,86 kg |
| CN | 85044095 |
Neto cena
1 121,92 €
Bruto
Bruto
Karta katalogowa SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Karta-katalogowa.pdf
Instrukcja montażu SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Instrukcja-montazu.pdf
Gwarancja SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Gwarancja.pdf
Certyfikat zgodności 1 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 SolarEdge SE50K-120K
SolarEdge-SE50K-100K-Certyfikat-zgodnosci-2.pdf
Certyfikat zgodności 3 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-3.pdf
Deklaracja zgodności SolarEdge SE50K-100K
SolarEdge-SE50K-100K-Deklaracja-zgodnosci.pdf
Certyfikat NC RfG SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-NC-RfG.pdf
Produkta informācija
| Ražotājs | |
|---|---|
| Hibrīda ierīce | |
| Darbības režīms ārpus tīkla (off-grid) | |
| Neto platums | |
| Neto dziļums | |
| Neto augstums | |
| Svars | 33,86 kg |
| CN | 85044095 |
SolarEdge trīsfāžu invertori ar sinerģijas tehnoloģiju (Eiropa)
Uzlabotie SolarEdge trīsfāžu invertori ar sinerģijas tehnoloģiju (modeļi SE50K, SE66.6K, SE90K, SE100K, SE120K) ir īpaši izstrādāti lielām fotovoltaiskajām iekārtām Eiropas tirgum. Tie apvieno inovatīvu, modulāru konstrukciju ar ātras palaišanas funkciju, augstu efektivitāti un visaptverošu aizsardzību, piedāvājot uzticamu un efektīvu risinājumu komerciāliem un rūpniecības projektiem. Garais garantijas periods — no 12 līdz 20 gadiem — apliecina to izturību un kvalitāti.
Svarīgākās SolarEdge trīsfāžu invertoru ar sinerģijas tehnoloģiju (Eiropa) īpašības:
- Modulārā sinerģijas tehnoloģija: Atvieglo uzstādīšanu (pat divām personām, pateicoties vieglajai konstrukcijai), palielina uzticamību, jo sinerģijas vienības darbojas neatkarīgi (2 vai 3 uz invertora), un vienkāršo ekspluatāciju. Invertori pieejami jaudas diapazonā no 50 kW līdz 120 kW.
- Ātra uzstādīšana un palaišana: Iepriekšējās nodošanas funkcija ļauj automātiski pārbaudīt sistēmas komponentus un kabeļus jau montāžas laikā, pirms pieslēgšanas tīklam, un palaišana notiek viegli, izmantojot mobilo lietotni SetApp.
- Uzlabotas drošības funkcijas: Iebūvēti temperatūras sensori kabeļu bojājumu atklāšanai, integrēta aizsardzība pret loka īssavienojumiem, izvēles ātrās atslēgšanas iespēja, kā arī uzraudzāmi un uz vietas nomaināmi pārsprieguma aizsargi (DC SPD 2. tipa) un RS485 aizsardzība.
- Augsta efektivitāte un darba optimizācija: Invertora maksimālā efektivitāte līdz 98,3% un iebūvētā potenciāla inducētās degradācijas (PID) ierobežošanas funkcija nodrošina maksimālu sistēmas veiktspēju visu ekspluatācijas laiku.
- Visaptveroša uzraudzība un komunikācija: Pilnīga sistēmas darba pārredzamība, pateicoties moduļu līmeņa uzraudzībai, ar komunikācijas iespējām pa Ethernet, Wi‑Fi (pēc izvēles) vai mobilo tīklu (pēc izvēles).
Kam šis risinājums ir piemērots?
SolarEdge trīsfāžu invertori ar sinerģijas tehnoloģiju ir ideāls risinājums lielām fotovoltaiskajām instalācijām komerciālajā un rūpnieciskajā sektorā visā Eiropā. To modulārā konstrukcija, uzlabotās drošības funkcijas, augstā efektivitāte un visaptverošā uzraudzība padara tos par izcilu izvēli investoriem un attīstītājiem, kuri meklē uzticamus, viegli uzstādāmus un ekspluatējamus, kā arī izmaksu ziņā efektīvus risinājumus. Garais garantijas periods vēl vairāk apliecina to augsto kvalitāti un izturību, kas ir būtiski, īstenojot lielus enerģētikas projektus.
Karta katalogowa SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Karta-katalogowa.pdf
Instrukcja montażu SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Instrukcja-montazu.pdf
Gwarancja SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Gwarancja.pdf
Certyfikat zgodności 1 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 SolarEdge SE50K-120K
SolarEdge-SE50K-100K-Certyfikat-zgodnosci-2.pdf
Certyfikat zgodności 3 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-3.pdf
Deklaracja zgodności SolarEdge SE50K-100K
SolarEdge-SE50K-100K-Deklaracja-zgodnosci.pdf
Certyfikat NC RfG SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-NC-RfG.pdf
| Parametrs | SE50K(1) | SE66.6K | SE90K | SE100K | SE120K |
|---|---|---|---|---|---|
| IZVADS | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SExxK-xxx8lxxxx |
| Nominalā aktīvā AC izejas jauda (W) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Maksimālā redzamā AC izejas jauda (VA) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| AC izejas spriegums – fāze-fāze/fāze-neitrāls (nominālais) (Vac) | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 480/277 |
| AC izejas sprieguma diapazons fāze-fāze / fāze-neitrāls (Vac) | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 432-529 / 249-305 |
| AC frekvence (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% |
| Maksimālais nepārtrauktais izejas strāvas stiprums (uz fāzi) (Aac) | 72,5 | 96,5 | 130,5 | 145 | 145 |
| AC izejas līniju savienojumi | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE |
| Atbalstītie tīkli | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT |
| Maksimālā noplūdes strāva(3) (mA) | 200 | 200 | 300 | 300 | 300 |
| Tīkla uzraudzība, aizsardzība darbībā bez tīkla, konfigurējams jaudas koeficients, valsts atkarīgi sliekšļa vērtības | Jā | Jā | Jā | Jā | Jā |
| Kopējais harmonisko kropļojums (%) | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 |
| Jaudas koeficienta diapazons | +/- no 0,8 līdz 1 | +/- no 0,8 līdz 1 | +/- no 0,8 līdz 1 | +/- no 0,8 līdz 1 | +/- no 0,8 līdz 1 |
| IEEJA | |||||
| Maksimālā DC jauda (STC modulis) invertors / sinerģijas vienība (W) | 75000 / 37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000 / 60000 |
| Beztransformatora, neuzzemēts | Jā | Jā | Jā | Jā | Jā |
| Maksimālais DC ieejas spriegums DC+ līdz DC- (VDC) | 1000 | 1000 | 1000 | 1000 | 1000 |
| Nominālais DC ieejas spriegums DC+ līdz DC- (VDC) | 750 | 750 | 750 | 750 | 850 |
| Maksimālais ieejas strāvas stiprums (ADC) | 2 x 36,25 | 2 x 48,25 | 3 x 43,5 | 3 x 48,25 | 3 x 48,25 |
| Aizsardzība pret apgrieztu polaritāti | Jā | Jā | Jā | Jā | Jā |
| Zemes īssavienojumu noteikšana | Jutība 167 kΩ uz sinerģijas vienību(4) | Jutība 167 kΩ uz sinerģijas vienību(4) | Jutība 167 kΩ uz sinerģijas vienību(4) | Jutība 167 kΩ uz sinerģijas vienību(4) | Jutība 167 kΩ uz sinerģijas vienību(4) |
| Invertora maksimālā efektivitāte (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 |
| Eiropas efektivitāte (svērta) (%) | 98 | 98 | 98 | 98 | 98 |
| Nakts enerģijas patēriņš (W) | < 8 | < 8 | < 12 | < 12 | < 12 |
| CITAS FUNKCIJAS | |||||
| Atbalstītie komunikācijas interfeisi(5) | 2 x RS485, Ethernet, Wi‑Fi (pēc izvēles), mobilie tīkli (pēc izvēles) | 2 x RS485, Ethernet, Wi‑Fi (pēc izvēles), mobilie tīkli (pēc izvēles) | 2 x RS485, Ethernet, Wi‑Fi (pēc izvēles), mobilie tīkli (pēc izvēles) | 2 x RS485, Ethernet, Wi‑Fi (pēc izvēles), mobilie tīkli (pēc izvēles) | 2 x RS485, Ethernet, Wi‑Fi (pēc izvēles), mobilie tīkli (pēc izvēles) |
| Gudra enerģijas pārvaldība | Eksporta ierobežošana | Eksporta ierobežošana | Eksporta ierobežošana | Eksporta ierobežošana | Eksporta ierobežošana |
| Invertora palaišana | Mobilā lietotne SetApp, kas izmanto iebūvēto Wi‑Fi piekļuves punktu lokālai savienojuma izveidei | Mobilā lietotne SetApp, kas izmanto iebūvēto Wi‑Fi piekļuves punktu lokālai savienojuma izveidei | Mobilā lietotne SetApp, kas izmanto iebūvēto Wi‑Fi piekļuves punktu lokālai savienojuma izveidei | Mobilā lietotne SetApp, kas izmanto iebūvēto Wi‑Fi piekļuves punktu lokālai savienojuma izveidei | Mobilā lietotne SetApp, kas izmanto iebūvēto Wi‑Fi piekļuves punktu lokālai savienojuma izveidei |
| Aizsardzība pret elektro‑loka radītajiem traucējumiem | Iebūvēta, lietotājam konfigurējama (saskaņā ar UL1699B) | Iebūvēta, lietotājam konfigurējama (saskaņā ar UL1699B) | Iebūvēta, lietotājam konfigurējama (saskaņā ar UL1699B) | Iebūvēta, lietotājam konfigurējama (saskaņā ar UL1699B) | Iebūvēta, lietotājam konfigurējama (saskaņā ar UL1699B) |
| Ātra izslēgšana | Pēc izvēles (automātiski pēc atslēgšanās no AC tīkla) | Pēc izvēles (automātiski pēc atslēgšanās no AC tīkla) | Pēc izvēles (automātiski pēc atslēgšanās no AC tīkla) | Pēc izvēles (automātiski pēc atslēgšanās no AC tīkla) | Pēc izvēles (automātiski pēc atslēgšanās no AC tīkla) |
| PID regulators | Nakts režīms — iebūvēts | Nakts režīms — iebūvēts | Nakts režīms — iebūvēts | Nakts režīms — iebūvēts | Nakts režīms — iebūvēts |
| Pārsprieguma aizsardzība RS485 (porti 1+2) | II tips, nomaināms uz vietas, integrēts | II tips, nomaināms uz vietas, integrēts | II tips, nomaināms uz vietas, integrēts | II tips, nomaināms uz vietas, integrēts | II tips, nomaināms uz vietas, integrēts |
| DC pārsprieguma aizsardzība | II tips, nomaināms uz vietas, integrēts | II tips, nomaināms uz vietas, integrēts | II tips, nomaināms uz vietas, integrēts | II tips, nomaināms uz vietas, integrēts | II tips, nomaināms uz vietas, integrēts |
| AC pārsprieguma aizsardzība | II tips, nomaināms uz vietas, pēc izvēles | II tips, nomaināms uz vietas, pēc izvēles | II tips, nomaināms uz vietas, pēc izvēles | II tips, nomaināms uz vietas, pēc izvēles | II tips, nomaināms uz vietas, pēc izvēles |
| DC drošinātāji (vienpolu) | 25 A, pēc izvēles | 25 A, pēc izvēles | 25 A, pēc izvēles | 25 A, pēc izvēles | 25 A, pēc izvēles |
| DC atslēdzējs | Pēc izvēles | Pēc izvēles | Pēc izvēles | Pēc izvēles | Pēc izvēles |
| SADERĪBA AR STANDARTIEM | |||||
| Drošība | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 |
| Tīkla pieslēguma normas(6) | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 |
| EMC | IEC61000-6-2, IEC61000-6-3 klase A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klase A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klase A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klase A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klase A, IEC61000-3-11, IEC61000-3-12 |
| RoHS | Jā | Jā | Jā | Jā | Jā |
| INSTALĀCIJAS PARAMETRI | |||||
| Sinerģijas vienību skaits uz invertoru | 2 | 2 | 3 | 3 | 3 |
| AC vada šķērsgriezums un ārējais diametrs: līnija/PE (alumīnijs vai varš) (mm²/mm) | Šķērsgriezums līdz 120 / 70 mm²; ārējais diametrs 30-50 / 12-20 mm | Šķērsgriezums līdz 120 / 70 mm²; ārējais diametrs 30-50 / 12-20 mm | Šķērsgriezums līdz 120 / 70 mm²; ārējais diametrs 30-50 / 12-20 mm | Šķērsgriezums līdz 120 / 70 mm²; ārējais diametrs 30-50 / 12-20 mm | Šķērsgriezums līdz 120 / 70 mm²; ārējais diametrs 30-50 / 12-20 mm |
| DC ieeja: invertors/sinerģijas vienība(7)(8) | 8/4 pāri MC4 | 8/4 pāri MC4 | Kabeļa ievads, 2 pāri / 1 pāris, šķērsgriezums līdz 50 mm², alumīnijs vai varš, vada ārējais diametrs 12-20 mm | Kabeļa ievads, 2 pāri / 1 pāris, šķērsgriezums līdz 50 mm², alumīnijs vai varš, vada ārējais diametrs 12-20 mm | 12/4 pāri MC4, kabeļa ievads, 3 pāri / 1 pāris, šķērsgriezums līdz 50 mm², alumīnijs vai varš, vada ārējais diametrs 12-20 mm |
| Izmēri (aug. x plat. x dziļ.) (mm) – Sinerģijas vienība | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 |
| Izmēri (aug. x plat. x dziļ.) (mm) – Sinerģijas pārvaldības ierīce | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 |
| Svars (kg) – Sinerģijas vienība | 32 | 32 | 32 | 32 | 32 |
| Svars (kg) – Sinerģijas pārvaldības ierīce | 18 | 18 | 18 | 18 | 18 |
| Darba temperatūras diapazons (°C) | no -40 līdz +60(9) | no -40 līdz +60(9) | no -40 līdz +60(9) | no -40 līdz +60(9) | no -40 līdz +60(9) |
| Dzesēšana | Ventilators (nomaināms) | Ventilators (nomaināms) | Ventilators (nomaināms) | Ventilators (nomaināms) | Ventilators (nomaināms) |
| Trokšņa emisija (dBA) | < 67 | < 67 | < 67 | < 67 | < 67 |
| Aizsardzības pakāpe | IP65 – iekštelpām un ārtelpām | IP65 – iekštelpām un ārtelpām | IP65 – iekštelpām un ārtelpām | IP65 – iekštelpām un ārtelpām | IP65 – iekštelpām un ārtelpām |
| Montāža | Iekļauts stiprinājums | Iekļauts stiprinājums | Iekļauts stiprinājums | Iekļauts stiprinājums | Iekļauts stiprinājums |
(1) Opcija pieejama dažās valstīs. Papildu informācija: https://www.solaredge.com/sites/default/files/se_inverters_supported_countries.pdf
(2) 49990 Apvienotajā Karalistē
(3) Ja nepieciešams ārējs RCD, tā izslēgšanas vērtībai jābūt ≥ 200 mA SE50K/SE66.6K; ≥ 300 mA SE90K, SE100K
(4) Ja to atļauj vietējie noteikumi
(5) Lai iegūtu papildu komunikācijas opciju specifikāciju, apmeklējiet: https://www.solaredge.com/products/communication vai Resursu bibliotēkas lapu: https://www.solaredge.com/downloads#, lai lejupielādētu atbilstošo datu lapu
(6) Visas normas un sertifikāti ir pieejami lejupielādei sadaļā “Sertifikāti” Resursu bibliotēkā: https://www.solaredge.com/downloads#/
(7) DC ieeja ir pieejama ar MC4 savienotājiem vai kabeļa ievadiem saskaņā ar invertora detaļas numuru. Lai iegūtu vairāk informācijas, sazinieties ar SolarEdge
(8) Tikai Staubli ražotie MC4 savienotāji ir atļauti lietošanai
(9) Jaudas samazināšana – lai iegūtu specifikāciju, skatīt https://www.solaredge.com/sites/default/files/se-temperature-derating-note.pdf
