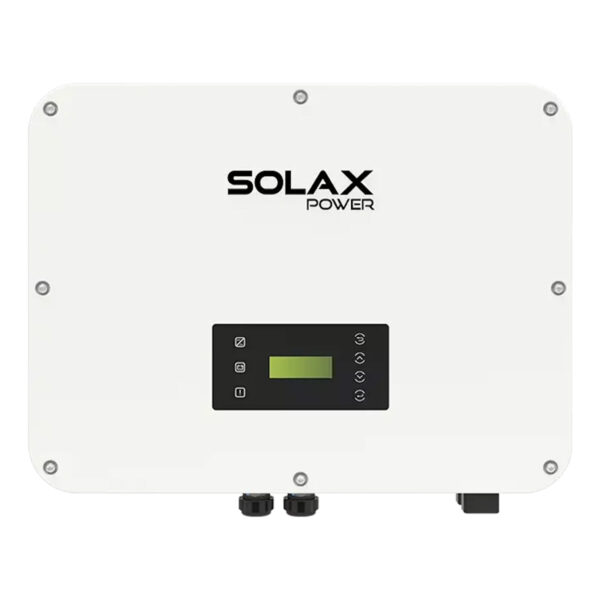

Invertors SOLAX X3-ULT-20K
SKU: F20S127
EAN: 2010000034965
| Ražotājs | |
|---|---|
| Nominālā jauda | |
| Barošana | |
| Hibrīda ierīce | |
| Darbības režīms ārpus tīkla (off-grid) | |
| MPPT | 2 |
| Garantija | |
| Neto platums | |
| Neto dziļums | |
| Neto augstums | |
| CAN | Nē |
| CAN 2.0 | Nē |
| RS485 | Jā |
| SPD Tips I | |
| SPD Tips II | |
| SPD Typ III | Nē |
| SPD – Brīva vieta | |
| AFCI | Pēc izvēles |
| MPPT sprieguma diapazons | |
| Maksimālā ieejas strāva uz MPPT [A] | 36/36 A |
| Svars | 55,98 kg |
| CN | 85044086 |
Neto cena
3 211,52 €
Bruto
Bruto
Produkta informācija
| Ražotājs | |
|---|---|
| Nominālā jauda | |
| Barošana | |
| Hibrīda ierīce | |
| Darbības režīms ārpus tīkla (off-grid) | |
| MPPT | 2 |
| Garantija | |
| Neto platums | |
| Neto dziļums | |
| Neto augstums | |
| CAN | Nē |
| CAN 2.0 | Nē |
| RS485 | Jā |
| SPD Tips I | |
| SPD Tips II | |
| SPD Typ III | Nē |
| SPD – Brīva vieta | |
| AFCI | Pēc izvēles |
| MPPT sprieguma diapazons | |
| Maksimālā ieejas strāva uz MPPT [A] | 36/36 A |
| Svars | 55,98 kg |
| CN | 85044086 |
Solax X3-Ultra invertori (trīsfāzu)
Solax X3-Ultra invertori ir moderni trīsfāzu risinājumi tīkla (on-grid) sistēmām, izstrādāti, lai nodrošinātu maksimālu veiktspēju un uzticamību. Pateicoties inovatīvai konstrukcijai un augstai pārveides efektivitātei, tie ļauj optimāli izmantot enerģiju no saules paneļiem.
Galvenās Solax X3-Ultra īpašības:
- Maksimālā PV paneļu jauda līdz 60 000 Wp.
- Augsts DC ieejas spriegums līdz 1000 V.
- Iespēja pieslēgt līdz 3 MPP izsekotājiem ar virkņu konfigurāciju 2/2/2.
- Maksimālā AC aparentā jauda no 16 500 VA līdz 30 000 VA, atkarībā no modeļa.
- Savietojams ar litija‑jonu akumulatoriem ar sprieguma diapazonu 180–800 V.
- EPS maksimālā jauda līdz 30 000 VA ar pārslēgšanās laiku zem 10 ms.
- Aizsardzības klase IP66 un plašs darba temperatūru diapazons no -35°C līdz 60°C.
- Uzlabotas aizsardzības funkcijas, tostarp AFCI.
Kam tas ir laba izvēle?
Solax X3-Ultra invertori ir lieliska izvēle jaudīgām fotovoltaiskajām instalācijām — gan komerciāliem objektiem, gan lielām dzīvojamām ēkām. To daudzpusība, augsta efektivitāte, iespēja integrēties ar enerģijas uzglabāšanas risinājumiem un uzlabotie aizsardzības mehānismi padara tos par piemērotu risinājumu lietotājiem, kuriem nepieciešamas efektīvas un uzticamas sistēmas.
| Parametrs | X3-ULT-15KP | X3-ULT-15K | X3-ULT-20KP | X3-ULT-20K | X3-ULT-25K | X3-ULT-30K |
| PV IEEJA | ||||||
| Maksimālā ieteicamā paneļa jauda [Wp] | 30000 | 30000 | 40000 | 40000 | 50000 | 60000 |
| Maksimālā līdzstrāvas ieejas jauda [W] | 30000 | 30000 | 40000 | 40000 | 50000 | 60000 |
| Maks. DC spriegums [V] | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Nominālais darba DC spriegums [V] | 600 | 600 | 600 | 600 | 600 | 600 |
| MPP izsekotāju/stringu skaits | 3(2/2/2) | 2(2/2) | 3(2/2/2) | 2(2/2) | 3(2/2/2) | 3(2/2/2) |
| Maks. strāva (PV1 ieeja/PV2 ieeja/PV3 ieeja) [A] | PV1: 36/PV2: 36/PV3: 36 | PV1: 36/PV2: 36 | PV1: 36/PV2: 36 | PV1: 45/PV2: 45 | PV1: 36/PV2: 36 PV1:36/PV2:36/PV3:36 | PV1: 36/PV2:36/PV3:36 |
| Maks. īssavienojuma strāva (PV1 ieeja/PV2 ieeja/PV3 ieeja) [A] | PV1: 45/PV2: 45/PV3: 45 | PV1: 45/PV2: 45 | PV1: 45/PV2: 45 | PV1: 45/PV2: 45 | PV1: 45/PV2: 45 PV1:45/PV2:45/PV3:45 | PV1: 45/PV2:45/PV3:45 |
| MPPT sprieguma diapazons [V] | 160-950 | 160-950 | 160-950 | 160-950 | 160-950 | 160-950 |
| Sākuma izejas spriegums [V] | 200 | 200 | 200 | 200 | 200 | 200 |
| AC IZEJA (TĪKLA) | ||||||
| Nominālā maiņstrāvas jauda [VA] | 15000 (AS 477714999) | 15000 (AS 477714999) | 20000 | 20000 | 25000 | 30000 (AS 4777 29999) |
| Maks. redzamā jauda AC [VA] | 16500 (AS 477714999) | 16500 (AS 477714999) | 22000 | 22000 | 27500 | 30000 (AS 4777 29999) |
| Nominālais tīkla spriegums (AC sprieguma diapazons) [V] | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 |
| Nominālā tīkla frekvence [Hz] | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Nominālā maiņstrāvas strāva [A] | 21.8 | 21.8 | 29.0 | 29.0 | 36.3 | 43.5 |
| Maks. maiņstrāvas strāva [A] | 24.0 | 24.0 | 31.9 | 31.9 | 39.9 | 43.5 |
| Jaudas koeficients | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) |
| Harmoniku saturs (THDi, %) | <3 | <3 | <3 | <3 | <3 | <3 |
| AC IEEJA | ||||||
| Nominālā maiņstrāvas jauda [VA] | 15000 | 15000 | 20000 | 20000 | 25000 | 30000 |
| Nominālā maiņstrāvas strāva [A] | 21.8 | 21.8 | 29.0 | 29.0 | 36.3 | 43.5 |
| Nominālais tīkla spriegums (AC sprieguma diapazons) [V] | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 |
| Nominālā tīkla frekvence [Hz] | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| AKUMULATORS | ||||||
| Akumulatora tips | Lithium-ion | Lithium-ion | Lithium-ion | Lithium-ion | Lithium-ion | Lithium-ion |
| Akumulatora sprieguma diapazons [V] | 180-800 | 180-800 | 180-800 | 180-800 | 180-800 | 180-800 |
| Maks. uzlādes/izlādes strāva [A] | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) |
| EPS IZEJA (AR AKUMULATORU) | ||||||
| EPS pīķa jauda [VA] | 15000 | 15000 | 20000 | 20000 | 25000 | 30000 |
| EPS nominālā jauda [VA] | 15000 | 15000 | 20000 | 20000 | 25000 | 30000 |
| EPS nominālais spriegums [V], frekvence [Hz] | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 |
| EPS nominālā strāva [A] | 21.8 | 21.8 | 29.0 | 29.0 | 36.3 | 43.5 |
| Pārslēgšanas laiks [ms] | < 10 | < 10 | < 10 | < 10 | < 10 | < 10 |
| Harmoniku saturs (THDV, lineāra slodze) [%] | <3 | <3 | <3 | <3 | <3 | <3 |
| ENERĢIJAS PATĒRĒJUMS | ||||||
| Pašpatēriņš (naktī) [W] | < 5 | < 5 | < 5 | < 5 | < 5 | < 5 |
| AIZSARDZĪBA | ||||||
| Anti-islanding aizsardzība | JĀ | JĀ | JĀ | JĀ | JĀ | JĀ |
| Aizsardzība pret līdzstrāvas polaritātes apgriezienu | JĀ | JĀ | JĀ | JĀ | JĀ | JĀ |
| Izolācijas uzraudzība | JĀ | JĀ | JĀ | JĀ | JĀ | JĀ |
| Diferenciālās strāvas monitorings | JĀ | JĀ | JĀ | JĀ | JĀ | JĀ |
| Maiņstrāvas pārstrāvas aizsardzība | JĀ | JĀ | JĀ | JĀ | JĀ | JĀ |
| Maiņstrāvas īssavienojuma aizsardzība | JĀ | JĀ | JĀ | JĀ | JĀ | JĀ |
| Maiņstrāvas pārsprieguma aizsardzība | JĀ | JĀ | JĀ | JĀ | JĀ | JĀ |
| Aizsardzība pret pārkaršanu | JĀ | JĀ | JĀ | JĀ | JĀ | JĀ |
| Akumulatora atpakaļuzlāde no tīkla | JĀ | JĀ | JĀ | JĀ | JĀ | JĀ |
| Pārsprieguma aizsardzība | II tips, DC un AC | II tips, DC un AC | II tips, DC un AC | II tips, DC un AC | II tips, DC un AC | II tips, DC un AC |
| AFCI | OPT | OPT | OPT | OPT | OPT | OPT |
| EFEKTIVITĀTE | ||||||
| Maks. efektivitāte / EURO efektivitāte | 98.0% / 97.7% | 98.5% / 97.0% | 98.0% / 97.7% | 98.5% / 97.0% | 98.0% / 97.7% | 98.0% / 97.7% |
| Nominālā uzlādes efektivitāte | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% |
| MPPT regulēšanas efektivitāte | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% |
| STANDARTI | ||||||
| Drošība | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 |
| EMC | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 |
| Sertifikācija | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR |
| VISPĀRĪGI DATI | ||||||
| Aizsardzības klase | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 |
| Darba temperatūras diapazons [°C] | – 35~60 (jaudas samazināšana virs +45°C) | – 35~60 (jaudas samazināšana virs +45°C) | – 35~60 (jaudas samazināšana virs +45°C) | – 35~60 (jaudas samazināšana virs +45°C) | – 35~60 (jaudas samazināšana virs +45°C) | – 35~60 (jaudas samazināšana virs +45°C) |
| Relatīvais mitrums [%] | 0-100 | 0-100 | 0-100 | 0-100 | 0-100 | 0-100 |
| Augstums [m] | < 3000 | < 3000 | < 3000 | < 3000 | < 3000 | < 3000 |
| Uzglabāšanas temperatūra [°C] | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 |
| Izmēri (Platums x Augstums x Dziļums) [mm] | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 |
| Svars (kg) | 47 | 47 | 47 | 47 | 47 | 47 |
| Dzesēšanas koncepcija | Gudra dzesēšana | Gudra dzesēšana | Gudra dzesēšana | Gudra dzesēšana | Gudra dzesēšana | Gudra dzesēšana |
| Topoloģija | Bez transformatora | Bez transformatora | Bez transformatora | Bez transformatora | Bez transformatora | Bez transformatora |
| Komunikācija | Modbus (RS485), Skaitītājs (RS485), DI × 5, DO × 2 | Modbus (RS485), Skaitītājs (RS485), DI × 5, DO × 2 | Modbus (RS485), Skaitītājs (RS485), DI × 5, DO × 2 | Modbus (RS485), Skaitītājs (RS485), DI × 5, DO × 2 | Modbus (RS485), Skaitītājs (RS485), DI × 5, DO × 2 | Modbus (RS485), Skaitītājs (RS485), DI × 5, DO × 2 |
Piezīme: PV3 ieeja pieejama tikai modeļiem 15KP, 25K un 30K.
