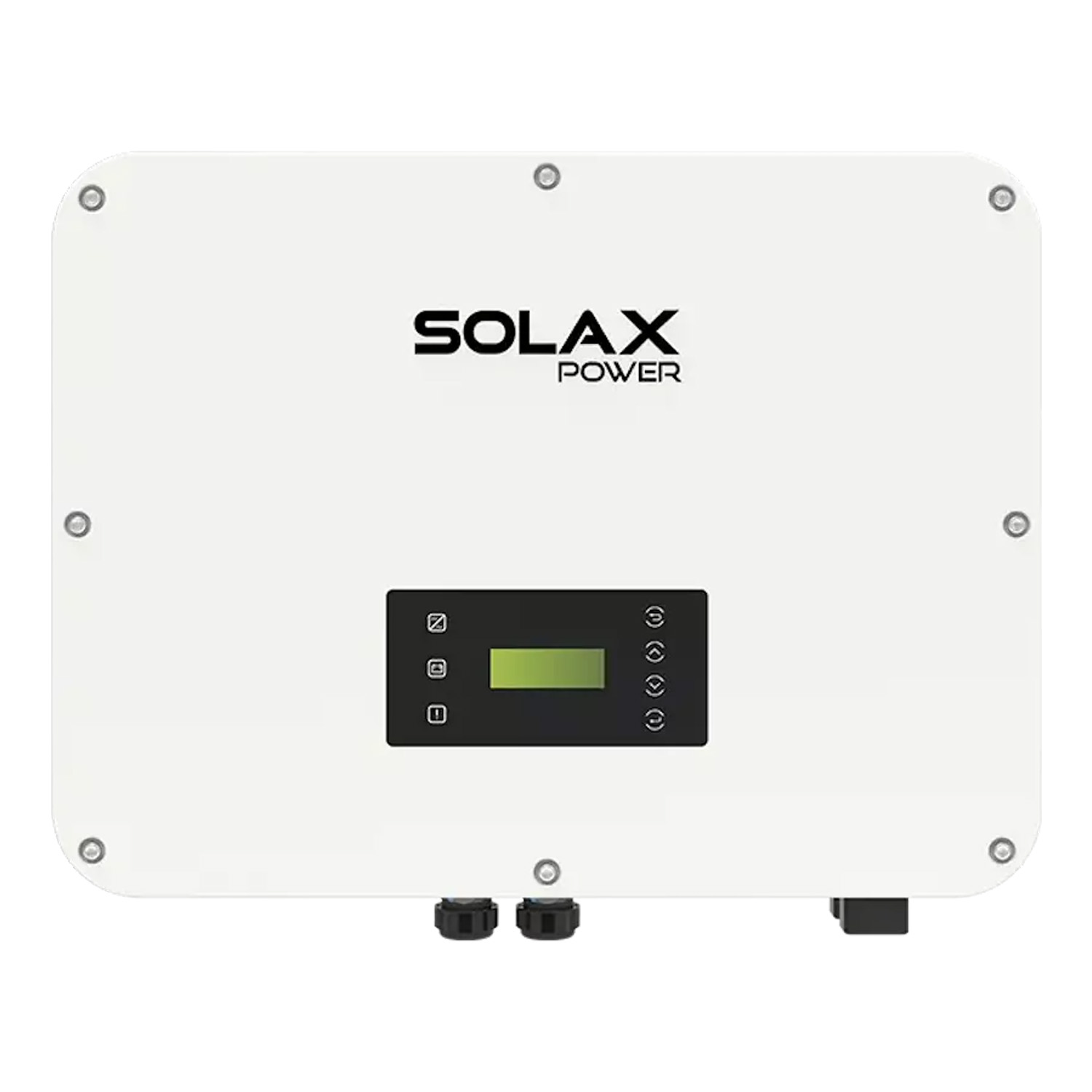

Invertors – SOLAX – X3-ULT-15K – hibrīds – HV
SKU: F20S1261
EAN: 2010000035467
| Ražotājs | |
|---|---|
| Barošana | |
| Hibrīda ierīce | |
| Darbības režīms ārpus tīkla (off-grid) | |
| MPPT | 2 |
| Garantija | |
| Neto platums | |
| Neto dziļums | |
| Neto augstums | |
| CAN | Nē |
| CAN 2.0 | Nē |
| RS485 | Jā |
| SPD Tips I | |
| SPD Tips II | |
| SPD Typ III | Nē |
| SPD – Brīva vieta | |
| AFCI | Pēc izvēles |
| MPPT sprieguma diapazons | |
| Svars | 55,56 kg |
| CN | 85044086 |
Neto cena
3 037,88 €
Bruto
Bruto
Produkta informācija
| Ražotājs | |
|---|---|
| Barošana | |
| Hibrīda ierīce | |
| Darbības režīms ārpus tīkla (off-grid) | |
| MPPT | 2 |
| Garantija | |
| Neto platums | |
| Neto dziļums | |
| Neto augstums | |
| CAN | Nē |
| CAN 2.0 | Nē |
| RS485 | Jā |
| SPD Tips I | |
| SPD Tips II | |
| SPD Typ III | Nē |
| SPD – Brīva vieta | |
| AFCI | Pēc izvēles |
| MPPT sprieguma diapazons | |
| Svars | 55,56 kg |
| CN | 85044086 |
Solax X3-Ultra invertori (trīsfāžu)
Solax X3-Ultra invertori ir progresīvi trīsfāžu risinājumi tīkla sistēmām, izstrādāti maksimālai veiktspējai un uzticamībai. Pateicoties inovatīvai konstrukcijai un augstai pārvēršanas efektivitātei, tie nodrošina optimālu enerģijas izmantošanu no fotovoltaiskiem paneļiem.
Galvenās Solax X3-Ultra īpašības:
- Maksimālā PV paneļu jauda līdz 60 000 Wp.
- Liels DC ieejas spriegums līdz 1000 V.
- Iespēja pieslēgt līdz 3 MPP izsekotājiem ar stīgu konfigurāciju 2/2/2.
- Maksimālā AC aparentā jauda no 16 500 VA līdz 30 000 VA, atkarībā no modeļa.
- Saderība ar litija jonu akumulatoriem sprieguma diapazonā 180–800 V.
- EPS jauda līdz 30 000 VA ar pārslēgšanās laiku zem 10 ms.
- Aizsardzības klase IP66 un darba temperatūras diapazons no -35 °C līdz 60 °C.
- Uzlabotas aizsardzības funkcijas, tostarp AFCI.
Kam tas ir laba izvēle?
Solax X3-Ultra invertori ir lieliska izvēle augstas jaudas fotovoltainstalācijām — gan komerciālām, gan lieliem dzīvojamo ēku projektiem. To daudzpusība, augsta efektivitāte, iespēja integrēt enerģijas krātuves un uzlabotie aizsardzības risinājumi padara tos par izcilu risinājumu lietotājiem, kuri meklē efektīvas un uzticamas sistēmas.
| Parametrs | X3-ULT-15KP | X3-ULT-15K | X3-ULT-20KP | X3-ULT-20K | X3-ULT-25K | X3-ULT-30K |
| PV IEJA | ||||||
| Maksimālā ieteicamā paneļa jauda [Wp] | 30000 | 30000 | 40000 | 40000 | 50000 | 60000 |
| Maksimālā līdzstrāvas ieejas jauda [W] | 30000 | 30000 | 40000 | 40000 | 50000 | 60000 |
| Maks. DC spriegums [V] | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Nominālais darba DC spriegums [V] | 600 | 600 | 600 | 600 | 600 | 600 |
| MPP izsekotāju / virkņu skaits | 3(2/2/2) | 2(2/2) | 3(2/2/2) | 2(2/2) | 3(2/2/2) | 3(2/2/2) |
| Maks. strāva (PV1/PV2/PV3) [A] | PV1: 36/PV2: 36/PV3: 36 | PV1: 36/PV2: 36 | PV1: 36/PV2: 36 | PV1: 45/PV2: 45 | PV1: 36/PV2: 36 PV1:36/PV2:36/PV3:36 | PV1: 36/PV2:36/PV3:36 |
| Maks. īssavienojuma strāva (PV1/PV2/PV3) [A] | PV1: 45/PV2: 45/PV3: 45 | PV1: 45/PV2: 45 | PV1: 45/PV2: 45 | PV1: 45/PV2: 45 | PV1: 45/PV2: 45 PV1:45/PV2:45/PV3:45 | PV1: 45/PV2:45/PV3:45 |
| MPPT sprieguma diapazons [V] | 160-950 | 160-950 | 160-950 | 160-950 | 160-950 | 160-950 |
| Sākuma izejas spriegums [V] | 200 | 200 | 200 | 200 | 200 | 200 |
| AC IZEJA (TĪKLA REŽĪMS) | ||||||
| Nominālā maiņstrāvas jauda [VA] | 15000 (AS 477714999) | 15000 (AS 477714999) | 20000 | 20000 | 25000 | 30000 (AS 4777 29999) |
| Maks. AC aparentā jauda [VA] | 16500 (AS 477714999) | 16500 (AS 477714999) | 22000 | 22000 | 27500 | 30000 (AS 4777 29999) |
| Nominālais tīkla spriegums (AC sprieguma diapazons) [V] | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 |
| Nominālā tīkla frekvence [Hz] | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Nominālā maiņstrāvas strāva [A] | 21.8 | 21.8 | 29.0 | 29.0 | 36.3 | 43.5 |
| Maks. maiņstrāvas strāva [A] | 24.0 | 24.0 | 31.9 | 31.9 | 39.9 | 43.5 |
| Jaudas koeficients (fāzes nobīde) | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) |
| Harmoniku saturs (THDi, %) | <3 | <3 | <3 | <3 | <3 | <3 |
| AC IEJA | ||||||
| Nominālā maiņstrāvas jauda [VA] | 15000 | 15000 | 20000 | 20000 | 25000 | 30000 |
| Nominālā maiņstrāvas strāva [A] | 21.8 | 21.8 | 29.0 | 29.0 | 36.3 | 43.5 |
| Nominālais tīkla spriegums (AC sprieguma diapazons) [V] | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 |
| Nominālā tīkla frekvence [Hz] | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| AKUMULATORS | ||||||
| Baterijas tips | Lithium-ion | Lithium-ion | Lithium-ion | Lithium-ion | Lithium-ion | Lithium-ion |
| Akumulatora sprieguma diapazons [V] | 180-800 | 180-800 | 180-800 | 180-800 | 180-800 | 180-800 |
| Maks. uzlādes / izlādes strāva [A] | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) |
| EPS IZEJA (AR AKUMULATORU) | ||||||
| EPS īslaicīgā jauda [VA] | 15000 | 15000 | 20000 | 20000 | 25000 | 30000 |
| EPS nominālā jauda [VA] | 15000 | 15000 | 20000 | 20000 | 25000 | 30000 |
| EPS nominālais spriegums [V], frekvence [Hz] | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 |
| EPS nominālā strāva [A] | 21.8 | 21.8 | 29.0 | 29.0 | 36.3 | 43.5 |
| Pārslēgšanas laiks [ms] | < 10 | < 10 | < 10 | < 10 | < 10 | < 10 |
| Harmoniku saturs (THDV, lineāra slodze) [%] | <3 | <3 | <3 | <3 | <3 | <3 |
| ENERĢIJAS PATĒRIŅŠ | ||||||
| Pašpatēriņš (naktī) [W] | < 5 | < 5 | < 5 | < 5 | < 5 | < 5 |
| AIZSARDZĪBA | ||||||
| Anti-islanding aizsardzība (pret atdalīšanos no tīkla) | TAK | TAK | TAK | TAK | TAK | TAK |
| Aizsardzība pret līdzstrāvas polaritātes apgriešanu | TAK | TAK | TAK | TAK | TAK | TAK |
| Izolācijas uzraudzība | TAK | TAK | TAK | TAK | TAK | TAK |
| Diferenciālās strāvas uzraudzība | TAK | TAK | TAK | TAK | TAK | TAK |
| Maiņstrāvas pārslodzes aizsardzība | TAK | TAK | TAK | TAK | TAK | TAK |
| Aizsardzība pret maiņstrāvas īssavienojumu | TAK | TAK | TAK | TAK | TAK | TAK |
| Maiņstrāvas pārsprieguma aizsardzība | TAK | TAK | TAK | TAK | TAK | TAK |
| Aizsardzība pret pārkarsēšanu | TAK | TAK | TAK | TAK | TAK | TAK |
| Aizsardzība pret akumulatora atpakaļuzlādi no tīkla | TAK | TAK | TAK | TAK | TAK | TAK |
| Pārsprieguma aizsardzība | II tips, DC un AC | II tips, DC un AC | II tips, DC un AC | II tips, DC un AC | II tips, DC un AC | II tips, DC un AC |
| AFCI | OPT | OPT | OPT | OPT | OPT | OPT |
| EFEKTIVITĀTE | ||||||
| Maks. efektivitāte / EURO efektivitāte | 98.0% / 97.7% | 98.5% / 97.0% | 98.0% / 97.7% | 98.5% / 97.0% | 98.0% / 97.7% | 98.0% / 97.7% |
| Nominālā uzlādes efektivitāte | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% |
| MPPT regulēšanas efektivitāte | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% |
| STANDARTI | ||||||
| Drošība | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 |
| EMC | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 |
| Sertifikācija | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR |
| VISPĀRĪGIE DATI | ||||||
| Aizsardzības klase | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 |
| Darba temperatūras diapazons [°C] | – 35~60 (Derating above + 45) | – 35~60 (Derating above + 45) | – 35~60 (Derating above + 45) | – 35~60 (Derating above + 45) | – 35~60 (Derating above + 45) | – 35~60 (Derating above + 45) |
| Relatīvais mitrums [%] | 0-100 | 0-100 | 0-100 | 0-100 | 0-100 | 0-100 |
| Augstums [m] | < 3000 | < 3000 | < 3000 | < 3000 | < 3000 | < 3000 |
| Uzglabāšanas temperatūra [°C] | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 |
| Izmēri (P x A x D) [mm] | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 |
| Svars (kg) | 47 | 47 | 47 | 47 | 47 | 47 |
| Dzesēšanas koncepcija | Gudra dzesēšana | Gudra dzesēšana | Gudra dzesēšana | Gudra dzesēšana | Gudra dzesēšana | Gudra dzesēšana |
| Topoloģija | Bez transformatora | Bez transformatora | Bez transformatora | Bez transformatora | Bez transformatora | Bez transformatora |
| Komunikācija | Modbus (RS485), Skaitītājs (RS485), DI × 5, DO × 2 | Modbus (RS485), Skaitītājs (RS485), DI × 5, DO × 2 | Modbus (RS485), Skaitītājs (RS485), DI × 5, DO × 2 | Modbus (RS485), Skaitītājs (RS485), DI × 5, DO × 2 | Modbus (RS485), Skaitītājs (RS485), DI × 5, DO × 2 | Modbus (RS485), Skaitītājs (RS485), DI × 5, DO × 2 |
Piezīme: PV3 ieeja pieejama tikai modeļiem 15KP, 25K un 30K.
