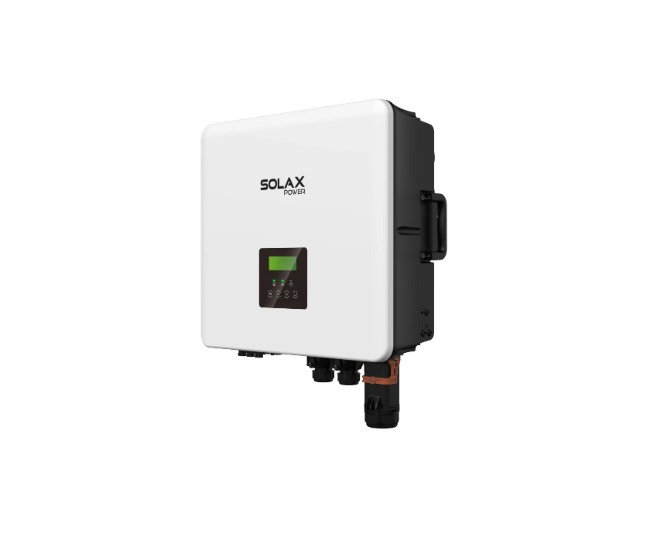

Invertors – SOLAX – X3-HYB-10.0-G4 Pro Wi-Fi + LAN – hibrīds – HV
SKU: F20S121
EAN: 2010000031933
| Ražotājs | |
|---|---|
| Nominālā jauda | |
| Barošana | |
| Hibrīda ierīce | |
| Darbības režīms ārpus tīkla (off-grid) | |
| MPPT | |
| Garantija | |
| Neto platums | |
| Neto dziļums | |
| Neto augstums | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Tips I | |
| SPD Tips II | |
| SPD Tips III | |
| SPD – Brīva vieta | |
| AFCI | |
| MPPT sprieguma diapazons | |
| Maksimālā ieejas strāva uz MPPT [A] | |
| Maksimālā ieejas jauda [W] | |
| Eiropas efektivitāte | |
| Svars | 40,25 kg |
| CN | 85044086 |
Neto cena
2 119,68 €
Bruto
Bruto
Karta katalogowa Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Karta-katalogowa-1.pdf
Gwarancja Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Gwarancja-1.pdf
Deklaracja zgodności Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Deklaracja-zgodnosci-1.pdf
Produkta informācija
| Ražotājs | |
|---|---|
| Nominālā jauda | |
| Barošana | |
| Hibrīda ierīce | |
| Darbības režīms ārpus tīkla (off-grid) | |
| MPPT | |
| Garantija | |
| Neto platums | |
| Neto dziļums | |
| Neto augstums | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Tips I | |
| SPD Tips II | |
| SPD Tips III | |
| SPD – Brīva vieta | |
| AFCI | |
| MPPT sprieguma diapazons | |
| Maksimālā ieejas strāva uz MPPT [A] | |
| Maksimālā ieejas jauda [W] | |
| Eiropas efektivitāte | |
| Svars | 40,25 kg |
| CN | 85044086 |
Trīsfāžu hibrīdais invertors SolaX Power X3-HYB-G4 PRO
Trīsfāžu hibrīdais invertors SolaX Power X3-HYB-G4 PRO ir uzlabots risinājums dzīvojamām ēkām, kas piedāvā inteliģentu enerģijas pārvaldību un augstu efektivitāti. Pieejams jaudas diapazonā no 4 kW līdz 15 kW, tas nodrošina saderību ar V2H tehnoloģiju, viedos darba grafikus un sadarbību ar bezvadu skaitītāju. Pateicoties diviem akumulatora portiem, plašam MPPT diapazonam un iespējai 200% PV jaudas pārslodzei, tas ir elastīgs un uzticams ierīce pašpatēriņa maksimizēšanai.
Galvenās SolaX Power X3-HYB-G4 PRO hibrīdinvertora funkcijas:
- Inteliģenta enerģijas pārvaldība: Saderība ar V2H integrācijai viedajā mājā, Smart Schedule, Smart Scene, 7*24h TOU un sadarbība ar VPP (OpenADR, IEEE2030.5, FCAS, API).
- Augsta efektivitāte un PV elastība: DC ieejas strāva 20 A uz katru MPPT ar trim MPPT izsekotājiem, iespēja 200% PV jaudas pārslodzei, AC izeja līdz 110% un ļoti plašs MPPT diapazons (110–950 V).
- Garantēta uzticamība un drošība: EPS var nodrošināt līdz 200% izejas jaudas līdz 10 sekundēm, UPS pārslēgšanās laiks zem 10 ms, izvēles ātrās izslēgšanas funkcija, II tipa SPD aizsardzība AC un DC pusē un izvēles AFCI aizsardzība.
- Elastīgas paplašināšanas iespējas: Divi akumulatora porti un funkcija “2 vienā” paplašināšanai, papildu porti ērtākai kabeļu pieslēgšanai un funkcionāls, stilīgs kabeļu pārsegs.
- Daudzpusīgi darbības režīmi: Atbalsta mikrotīklus un ģeneratora režīmus dažādiem pielietojumiem.
- Veiktspējas līkne: Augsta efektivitāte saglabājas plašā slodzes diapazonā, ko apliecina veiktspējas līkne 15 kW modelim.
Kam tas ir laba izvēle?
SolaX Power X3-HYB-G4 PRO invertors ir lieliska izvēle privātmāju īpašniekiem, kuri meklē moderno, efektīvo un uzticamo hibrīdsistēmu. Tās inteliģentās enerģijas pārvaldības funkcijas, liela elastība PV un akumulatoru konfigurācijā, kā arī plašas drošības un adaptācijas iespējas padara to par ideālu risinājumu pašpatēriņa maksimizēšanai, avārijas barošanas nodrošināšanai un integrācijai ar viedo māju. Plašais jaudas diapazons ļauj pielāgot ierīci individuālajām enerģijas vajadzībām.
Karta katalogowa Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Karta-katalogowa-1.pdf
Gwarancja Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Gwarancja-1.pdf
Deklaracja zgodności Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Deklaracja-zgodnosci-1.pdf
| Parametrs | X3-HYB-4.0-P | X3-HYB-5.0-P | X3-HYB-6.0-P | X3-HYB-8.0-P | X3-HYB-10.0-P | X3-HYB-12.0-P | X3-HYB-15.0-P |
|---|---|---|---|---|---|---|---|
| PV IEEJA | |||||||
| Maks. ieteicamā PV paneļu komplekta jauda (kWp) | 8 | 10 | 12 | 16 | 20 | 24 | 30 |
| Maks. PV ieejas spriegums (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| PV nominālais ieejas spriegums (V) | 650 | 650 | 650 | 650 | 650 | 650 | 650 |
| Darba sprieguma diapazons (V) | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 |
| MPPT sprieguma diapazons (V) | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 |
| Palaišanas spriegums (V) | 120 | 120 | 120 | 120 | 120 | 120 | 120 |
| MPP trackeru skaits / virkņu skaits uz vienu MPP trackeru | 2 (1 / 1) | 2 (1 / 1) | 2 (1 / 1) | 3 (1 / 1 / 1) | 3 (1 / 1 / 1) | 3 (1 / 1 / 1) | 3 (1 / 1 / 1) |
| Maks. ieejas strāva uz MPPT (MPPT1/2/3) (A) | 20 / 20 | 20 / 20 | 20 / 20 | 20 / 20 / 20 | 20 / 20 / 20 | 20 / 20 / 20 | 20 / 20 / 20 |
| Maks. īssavienojuma ieejas strāva uz MPPT (MPPT1/2/3) (A) | 25 / 25 | 25 / 25 | 25 / 25 | 25 / 25 / 25 | 25 / 25 / 25 | 25 / 25 / 25 | 25 / 25 / 25 |
| AC IEEJA UN IZEJA (TĪKLĀ) | |||||||
| Nominālā izejas jauda (W) | 4000 | 5000 (AS 4777 4999 W) | 6000 | 8000 | 10000 (AS 4777 9999 W) | 12000 | 15000 (AS 4777 14999 W) |
| Nominālā izejas strāva (A) | 5,8 | 7,2 | 8,7 | 11,6 | 14,5 | 17,5 | 21,8 |
| Maks. izejas redzamā jauda (VA) | 4400 | 5500 (AS 4777 4999 VA) | 6600 | 8800 | 11000 (AS 4777 9999 VA) | 13200 | 16500 (AS 4777 14999 VA) |
| Maks. pastāvīgā izejas strāva (A) | 6,7 | 6,7 | 8,4 | 10,0 | 13,4 | 20,0 | 25,0 |
| AC nominālais spriegums | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V |
| Maks. AC ieejas redzamā jauda (kVA) | 8,4 | 10,5 | 12,6 | 16,8 | 21,0 | 21,0 | 21,0 |
| Maks. AC ieejas strāva (A) | 12,2 | 15,2 | 18,2 | 24,3 | 30,4 | 30,4 | 30,4 |
| AC nominālā frekvence (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| AC frekvenču diapazons (Hz) | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 | 50 ± 5 / 60 ± 5 |
| Regulējamais jaudas koeficienta diapazons | -1 (no 0,8 aizkavēšanās līdz 0,8 priekšgājuma) | -1 (no 0,8 aizkavēšanās līdz 0,8 priekšgājuma) | -1 (no 0,8 aizkavēšanās līdz 0,8 priekšgājuma) | -1 (no 0,8 aizkavēšanās līdz 0,8 priekšgājuma) | -1 (no 0,8 aizkavēšanās līdz 0,8 priekšgājuma) | -1 (no 0,8 aizkavēšanās līdz 0,8 priekšgājuma) | -1 (no 0,8 aizkavēšanās līdz 0,8 priekšgājuma) |
| THDi (pie nominālās jaudas) (%) | <3 | <3 | <3 | <3 | <3 | <3 | <3 |
| AKUMULATORS | |||||||
| Akumulatora tips | Litijs | Litijs | Litijs | Litijs | Litijs | Litijs | Litijs |
| Akumulatora sprieguma diapazons (V) | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 |
| Maks. uzlādes / izlādes strāva (A) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) | 50 (25 x 2) |
| EPS IZEJA (BEZ TĪKLA) (AR AKUMULATORU) | |||||||
| EPS nominālā izejas frekvence | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz |
| EPS nominālā izejas jauda (kVA) | 4 | 5 | 6 | 8 | 10 | 12 | 15 |
| EPS īslaicīgā izejas jauda | 2 reizes nominālā jauda, 10 s | 2 reizes nominālā jauda, 10 s | 2 reizes nominālā jauda, 10 s | 2 reizes nominālā jauda, 10 s | 2 reizes nominālā jauda, 10 s | 2 reizes nominālā jauda, 10 s | 2 reizes nominālā jauda, 10 s |
| Pārslēgšanas laiks (ms) | < 10 | < 10 | < 10 | < 10 | < 10 | < 10 | < 10 |
| EFEKTIVITĀTE | |||||||
| Maks. efektivitāte (%) | 98,0 | 98,0 | 98,0 | 98,0 | 98,0 | 98,0 | 98,0 |
| Eiropas efektivitāte (%) | 97,7 | 97,7 | 97,7 | 97,7 | 97,7 | 97,7 | 97,7 |
| VIDES IEROBEŽOJUMI | |||||||
| Aizsardzības pakāpe | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 |
| Darba apkārtējās vides temperatūras diapazons (°C) | -35 – 60 | -35 – 60 | -35 – 60 | -35 – 60 | -35 – 60 | -35 – 60 | -35 – 60 |
| Maks. darba augstums (m) | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Relatīvais mitrums | 0 – 100% RH (kondensācija) | 0 – 100% RH (kondensācija) | 0 – 100% RH (kondensācija) | 0 – 100% RH (kondensācija) | 0 – 100% RH (kondensācija) | 0 – 100% RH (kondensācija) | 0 – 100% RH (kondensācija) |
| Pārsprieguma kategorija | Barošanas tīkls: III, Akumulators: II, PV: II | Barošanas tīkls: III, Akumulators: II, PV: II | Barošanas tīkls: III, Akumulators: II, PV: II | Barošanas tīkls: III, Akumulators: II, PV: II | Barošanas tīkls: III, Akumulators: II, PV: II | Barošanas tīkls: III, Akumulators: II, PV: II | Barošanas tīkls: III, Akumulators: II, PV: II |
| VISPĀRĪGI | |||||||
| Izmēri (plat. x aug. x dziļ.) (mm) | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 |
| Neto svars (kg) | 38 | 38 | 38 | 38 | 38 | 38 | 38 |
| Dzesēšanas koncepcija | Dabiskā dzesēšana | Dabiskā dzesēšana | Dabiskā dzesēšana | Inteliģentā dzesēšana | Inteliģentā dzesēšana | Inteliģentā dzesēšana | Inteliģentā dzesēšana |
| Komunikācijas interfeisi | COM1 (Paralēlais 1, Paralēlais 2, BMS 1, BMS 2, RS485, SKAITĪTĀJS / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Siltumsūknis) | COM1 (Paralēlais 1, Paralēlais 2, BMS 1, BMS 2, RS485, SKAITĪTĀJS / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Siltumsūknis) | COM1 (Paralēlais 1, Paralēlais 2, BMS 1, BMS 2, RS485, SKAITĪTĀJS / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Siltumsūknis) | COM1 (Paralēlais 1, Paralēlais 2, BMS 1, BMS 2, RS485, SKAITĪTĀJS / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Siltumsūknis) | COM1 (Paralēlais 1, Paralēlais 2, BMS 1, BMS 2, RS485, SKAITĪTĀJS / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Siltumsūknis) | COM1 (Paralēlais 1, Paralēlais 2, BMS 1, BMS 2, RS485, SKAITĪTĀJS / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Siltumsūknis) | COM1 (Paralēlais 1, Paralēlais 2, BMS 1, BMS 2, RS485, SKAITĪTĀJS / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Siltumsūknis) |
| Enerģijas patēriņš (naktī) (W) | < 40W gaidīšanas režīmā, < 5W bezdarbības režīmā | < 40W gaidīšanas režīmā, < 5W bezdarbības režīmā | < 40W gaidīšanas režīmā, < 5W bezdarbības režīmā | < 40W gaidīšanas režīmā, < 5W bezdarbības režīmā | < 40W gaidīšanas režīmā, < 5W bezdarbības režīmā | < 40W gaidīšanas režīmā, < 5W bezdarbības režīmā | < 40W gaidīšanas režīmā, < 5W bezdarbības režīmā |
| Topoloģija | Neizolēta | Neizolēta | Neizolēta | Neizolēta | Neizolēta | Neizolēta | Neizolēta |
| Sertifikāti un apstiprinājumi | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 |
| Palīgbarošana AC (APS) | Iebūvēts | Iebūvēts | Iebūvēts | Iebūvēts | Iebūvēts | Iebūvēts | Iebūvēts |
| AIZSARDZĪBA | |||||||
| Aizsardzība | Aizsardzība pret pārspriegumu / sprieguma zudumu, DC izolācijas aizsardzība, aizsardzība pret DC pretējas polaritātes pieslēgumu, tīkla monitorings, DC injekcijas monitorings, atplūdes strāvas monitorings, atliekstrāvas detektēšana, pārmērīgas temperatūras aizsardzība, AC pārsprieguma aizsardzība, AC īsslēguma aizsardzība | Aizsardzība pret pārspriegumu / sprieguma zudumu, DC izolācijas aizsardzība, aizsardzība pret DC pretējas polaritātes pieslēgumu, tīkla monitorings, DC injekcijas monitorings, atplūdes strāvas monitorings, atliekstrāvas detektēšana, pārmērīgas temperatūras aizsardzība, AC pārsprieguma aizsardzība, AC īsslēguma aizsardzība | Aizsardzība pret pārspriegumu / sprieguma zudumu, DC izolācijas aizsardzība, aizsardzība pret DC pretējas polaritātes pieslēgumu, tīkla monitorings, DC injekcijas monitorings, atplūdes strāvas monitorings, atliekstrāvas detektēšana, pārmērīgas temperatūras aizsardzība, AC pārsprieguma aizsardzība, AC īsslēguma aizsardzība | Aizsardzība pret pārspriegumu / sprieguma zudumu, DC izolācijas aizsardzība, aizsardzība pret DC pretējas polaritātes pieslēgumu, tīkla monitorings, DC injekcijas monitorings, atplūdes strāvas monitorings, atliekstrāvas detektēšana, pārmērīgas temperatūras aizsardzība, AC pārsprieguma aizsardzība, AC īsslēguma aizsardzība | Aizsardzība pret pārspriegumu / sprieguma zudumu, DC izolācijas aizsardzība, aizsardzība pret DC pretējas polaritātes pieslēgumu, tīkla monitorings, DC injekcijas monitorings, atplūdes strāvas monitorings, atliekstrāvas detektēšana, pārmērīgas temperatūras aizsardzība, AC pārsprieguma aizsardzība, AC īsslēguma aizsardzība | Aizsardzība pret pārspriegumu / sprieguma zudumu, DC izolācijas aizsardzība, aizsardzība pret DC pretējas polaritātes pieslēgumu, tīkla monitorings, DC injekcijas monitorings, atplūdes strāvas monitorings, atliekstrāvas detektēšana, pārmērīgas temperatūras aizsardzība, AC pārsprieguma aizsardzība, AC īsslēguma aizsardzība | Aizsardzība pret pārspriegumu / sprieguma zudumu, DC izolācijas aizsardzība, aizsardzība pret DC pretējas polaritātes pieslēgumu, tīkla monitorings, DC injekcijas monitorings, atplūdes strāvas monitorings, atliekstrāvas detektēšana, pārmērīgas temperatūras aizsardzība, AC pārsprieguma aizsardzība, AC īsslēguma aizsardzība |
| Aktīvā metode, kas novērš izolētu darbību | Frekvences nobīde | Frekvences nobīde | Frekvences nobīde | Frekvences nobīde | Frekvences nobīde | Frekvences nobīde | Frekvences nobīde |
| Pārsprieguma aizsardzība (DC / AC) | DC: Tips II, AC: Tips II | DC: Tips II, AC: Tips II | DC: Tips II, AC: Tips II | DC: Tips II, AC: Tips II | DC: Tips II, AC: Tips II | DC: Tips II, AC: Tips II | DC: Tips II, AC: Tips II |
| Aizsargslēdzis pret elektriskajiem lokiem (AFCI) | Pēc izvēles | Pēc izvēles | Pēc izvēles | Pēc izvēles | Pēc izvēles | Pēc izvēles | Pēc izvēles |
Piezīmes:
① Maksimālais ieejas spriegums ir DC sprieguma augšējā robeža. Jebkurš lielāks DC ieejas spriegums, visticamāk, bojās invertoru.
② Ieejas spriegums, kas pārsniedz MPPT sprieguma diapazonu, var aktivizēt invertora aizsardzību.
③ AC frekvenču diapazons var atšķirties atkarībā no valsts kodeksa.
④ Ja katrs no diviem akumulatora portiem ir pieslēgts atsevišķam akumulatoram, tas ir 25 A uz portu. Ja viens ports ir pieslēgts vienam akumulatoram, tas ir 30 A. Ja abi porti ir pieslēgti vienam akumulatoram, izmantojot 2‑1 sadalīšanas kabeli (pārdots atsevišķi), tas ir 50 A.
⑤ Vērtību samazināšanās pie +45°C.
