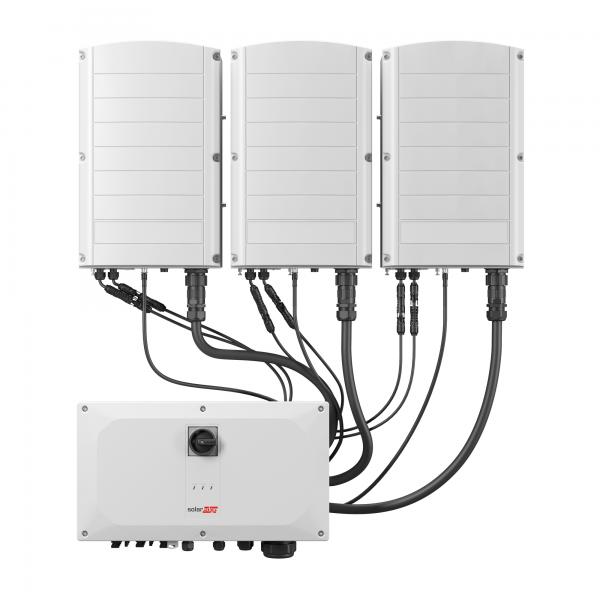

Invertors SOLAR EDGE SE100K – RW00IBNM4 + 3 palīgierīces SESUK- RWR0INNN4
SKU: F240M02
EAN: 2010000031537
| Ražotājs | |
|---|---|
| Nominālā jauda | |
| Barošana | |
| Hibrīda ierīce | |
| Darbības režīms ārpus tīkla (off-grid) | |
| MPPT | |
| Garantija | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Tips I | |
| SPD Tips II | |
| SPD Tips III | |
| SPD – Brīva vieta | |
| AFCI | |
| MPPT sprieguma diapazons | |
| Maksimālā ieejas strāva uz MPPT [A] | |
| Maksimālā ieejas jauda [W] | |
| Eiropas efektivitāte | |
| Svars | 114,52 kg |
| CN | 85044086 |
Neto cena
4 433,60 €
Bruto
Bruto
Deklaracja zgodności SolarEdge SE50K-100K
deklaracja-zgodnosci-solaredge-se50k-100k.pdf
Produkta informācija
| Ražotājs | |
|---|---|
| Nominālā jauda | |
| Barošana | |
| Hibrīda ierīce | |
| Darbības režīms ārpus tīkla (off-grid) | |
| MPPT | |
| Garantija | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Tips I | |
| SPD Tips II | |
| SPD Tips III | |
| SPD – Brīva vieta | |
| AFCI | |
| MPPT sprieguma diapazons | |
| Maksimālā ieejas strāva uz MPPT [A] | |
| Maksimālā ieejas jauda [W] | |
| Eiropas efektivitāte | |
| Svars | 114,52 kg |
| CN | 85044086 |
SolarEdge trīsfāžu invertori ar sinerģijas tehnoloģiju (Eiropa)
SolarEdge trīsfāžu invertori ar sinerģijas tehnoloģiju (modeļi SE50K, SE66.6K, SE90K, SE100K, SE120K) ir moderni risinājumi lielām fotovoltāžas instalācijām, izstrādāti ātrai uzstādīšanai un maksimālai efektivitātei. Pateicoties modulārai konstrukcijai, kas ietver 2 vai 3 sinerģiskās vienības un vienu sinerģijas vadības ierīci, montāža ir vienkārša un to var veikt divi cilvēki. Šie invertori piedāvā ilgu garantijas termiņu (12–20 gadi) un virkni iebūvētu drošības un uzraudzības funkciju.
Galvenās SolarEdge trīsfāžu invertoru ar sinerģijas tehnoloģiju iezīmes:
- Ātra uzstādīšana un nodošana ekspluatācijā: Īpašs iepriekšējās nodošanas ekspluatācijā process ļauj automātiski pārbaudīt komponentus un kabeļus vēl pirms pieslēgšanas tīklam, un vieglā, modulārā konstrukcija atvieglo montāžu.
- Liela uzticamība un vienkārša apkope: Katras sinerģiskās vienības neatkarīga darbība pagarina sistēmas bezdefektu laiku un vienkāršo servisu.
- Uzlabota drošība: Iebūvētie temperatūras sensori atklāj kabeļu bojājumus, integrēta aizsardzība pret loka (arkveida) īssavienojumu sekām, pēc izvēles ātrās atslēgšanas funkcija un uzraudzīti nomaināmi pārsprieguma aizsardzības elementi (DC SPD 2. klase, pēc izvēles AC 2. klase).
- Maksimāla sistēmas efektivitāte: Iebūvēta funkcija potenciāla inducētās degradācijas (PID) ierobežošanai un invertora maksimālā efektivitāte 98,3%.
- Visaptveroša uzraudzība: Iebūvēta moduļa līmeņa uzraudzības funkcija ar savienojumu caur Ethernet vai mobilo tīklu (pēc izvēles Wi‑Fi), kas nodrošina pilnīgu pārskatu par sistēmas darbību.
- Plašs jaudas klāsts: Pieejami modeļi ar nominālo AC izejas jaudu no 50 kW līdz 120 kW, piemēroti lieliem komerciāliem un rūpniecības projektiem.
Kam tas ir laba izvēle?
SolarEdge trīsfāžu invertori ar sinerģijas tehnoloģiju ir ideāls risinājums lielām fotovoltāžas instalācijām komerciālajā un rūpnieciskajā sektorā Eiropas tirgū. To modulārā konstrukcija, uzlabotās drošības funkcijas, augstā efektivitāte un plašās uzraudzības iespējas padara tos par izcilu izvēli investoriem un attīstītājiem, kuri meklē uzticamus, viegli uzstādāmu un ekspluatējamu, kā arī izmaksu ziņā efektīvus risinājumus. Ilgais garantijas termiņš vēl vairāk apliecina to augsto kvalitāti un izturību.
Deklaracja zgodności SolarEdge SE50K-100K
deklaracja-zgodnosci-solaredge-se50k-100k.pdf
| Parametr | SE50K(1) | SE66.6K | SE90K | SE100K | SE120K |
|---|---|---|---|---|---|
| IZEJA | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SExxK-xxx8lxxxx |
| Nominālā aktīvā izvades jauda AC (W) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Maksimālā šķietamā AC izvades jauda (VA) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| AC izvades spriegums – fāze-fāze/fāze-neitrāls (nomināls) (Vac) | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 480/277 |
| AC izvades sprieguma diapazons – fāze-fāze/fāze-neitrāls (Vac) | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 432-529 / 249-305 |
| AC frekvence (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% |
| Maksimālais pastāvīgais izvades strāvas stiprums (uz fāzi) (Aac) | 72,5 | 96,5 | 130,5 | 145 | 145 |
| AC izvades līniju savienojumi | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE |
| Atbalstītie tīkli | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT |
| Maksimālā diferenciālā strāva(3) (mA) | 200 | 200 | 300 | 300 | 300 |
| Tīkla uzraudzība, aizsardzība pret darbību bez tīkla (island mode), konfigurējams jaudas faktors, valsts specifiski sliekšņi | Jā | Jā | Jā | Jā | Jā |
| Kopējais harmoniskais kropļojums (%) | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 |
| Jaudas faktora diapazons | ± no 0,8 līdz 1 | ± no 0,8 līdz 1 | ± no 0,8 līdz 1 | ± no 0,8 līdz 1 | ± no 0,8 līdz 1 |
| IEEJA | |||||
| Maksimālā DC jauda (STC modulis) invertors / sinerģijas vienība (W) | 75000 / 37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000 / 60000 |
| Bez transformatora, bez zemējuma | Jā | Jā | Jā | Jā | Jā |
| Maksimālais DC ieejas spriegums DC+ līdz DC- (VDC) | 1000 | 1000 | 1000 | 1000 | 850 |
| Nominālais DC ieejas spriegums DC+ līdz DC- (VDC) | 750 | 750 | 750 | 750 | 750 |
| Maksimālā ieejas strāva (ADC) | 2 x 36,25 | 2 x 48,25 | 3 x 43,5 | 3 x 48,25 | 3 x 48,25 |
| Aizsardzība pret polaritātes apgriešanu | Jā | Jā | Jā | Jā | Jā |
| Zemes īssavienojumu detektēšana | Jutība 167 kΩ uz sinerģijas vienību(4) | Jutība 167 kΩ uz sinerģijas vienību(4) | Jutība 167 kΩ uz sinerģijas vienību(4) | Jutība 167 kΩ uz sinerģijas vienību(4) | Jutība 167 kΩ uz sinerģijas vienību(4) |
| Maksimālā invertora efektivitāte (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 |
| Eiropas efektivitāte (svarota) (%) | 98 | 98 | 98 | 98 | 98 |
| Nakts enerģijas patēriņš (W) | < 8 | < 8 | < 12 | < 12 | < 12 |
| PAPILDUS FUNKCIJAS | |||||
| Atbalstītie komunikācijas interfeisi(5) | 2 x RS485, Ethernet, Wi‑Fi (papildus), mobilo tīklu (papildus) | 2 x RS485, Ethernet, Wi‑Fi (papildus), mobilo tīklu (papildus) | 2 x RS485, Ethernet, Wi‑Fi (papildus), mobilo tīklu (papildus) | 2 x RS485, Ethernet, Wi‑Fi (papildus), mobilo tīklu (papildus) | 2 x RS485, Ethernet, Wi‑Fi (papildus), mobilo tīklu (papildus) |
| Inteliģenta enerģijas pārvaldība | Eksporta ierobežošana | Eksporta ierobežošana | Eksporta ierobežošana | Eksporta ierobežošana | Eksporta ierobežošana |
| Invertora iestatīšana | Mobilā lietotne SetApp, kas izmanto iebūvēto Wi‑Fi piekļuves punktu lokālai savienojuma izveidei | Mobilā lietotne SetApp, kas izmanto iebūvēto Wi‑Fi piekļuves punktu lokālai savienojuma izveidei | Mobilā lietotne SetApp, kas izmanto iebūvēto Wi‑Fi piekļuves punktu lokālai savienojuma izveidei | Mobilā lietotne SetApp, kas izmanto iebūvēto Wi‑Fi piekļuves punktu lokālai savienojuma izveidei | Mobilā lietotne SetApp, kas izmanto iebūvēto Wi‑Fi piekļuves punktu lokālai savienojuma izveidei |
| Aizsardzība pret elektriskā loka radītiem traucējumiem | Iebūvēta, lietotājam konfigurējama (atbilstoši UL1699B) | Iebūvēta, lietotājam konfigurējama (atbilstoši UL1699B) | Iebūvēta, lietotājam konfigurējama (atbilstoši UL1699B) | Iebūvēta, lietotājam konfigurējama (atbilstoši UL1699B) | Iebūvēta, lietotājam konfigurējama (atbilstoši UL1699B) |
| Ātra atslēgšana | Pēc izvēles (automātiski pēc atslēgšanas no AC tīkla) | Pēc izvēles (automātiski pēc atslēgšanas no AC tīkla) | Pēc izvēles (automātiski pēc atslēgšanas no AC tīkla) | Pēc izvēles (automātiski pēc atslēgšanas no AC tīkla) | Pēc izvēles (automātiski pēc atslēgšanas no AC tīkla) |
| PID regulators | Nakts stundām, iebūvēts | Nakts stundām, iebūvēts | Nakts stundām, iebūvēts | Nakts stundām, iebūvēts | Nakts stundām, iebūvēts |
| RS485 pārsprieguma aizsardzība (porti 1+2) | II tipa, nomaiņā uz vietas, integrēta | II tipa, nomaiņā uz vietas, integrēta | II tipa, nomaiņā uz vietas, integrēta | II tipa, nomaiņā uz vietas, integrēta | II tipa, nomaiņā uz vietas, integrēta |
| DC pārsprieguma aizsardzība | II tipa, nomaiņā uz vietas, integrēta | II tipa, nomaiņā uz vietas, integrēta | II tipa, nomaiņā uz vietas, integrēta | II tipa, nomaiņā uz vietas, integrēta | II tipa, nomaiņā uz vietas, integrēta |
| AC pārsprieguma aizsardzība | II tipa, nomaiņā uz vietas, pēc izvēles | II tipa, nomaiņā uz vietas, pēc izvēles | II tipa, nomaiņā uz vietas, pēc izvēles | II tipa, nomaiņā uz vietas, pēc izvēles | II tipa, nomaiņā uz vietas, pēc izvēles |
| DC drošinātāji (vienpolu) | 25 A, pēc izvēles | 25 A, pēc izvēles | 25 A, pēc izvēles | 25 A, pēc izvēles | 25 A, pēc izvēles |
| DC atslēdzējs | Pēc izvēles | Pēc izvēles | Pēc izvēles | Pēc izvēles | Pēc izvēles |
| SADERĪBA AR NORMĀM | |||||
| Drošība | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 |
| Tīkla pieslēguma standarti(6) | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 |
| EMC | IEC61000-6-2, IEC61000-6-3 klase A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klase A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klase A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klase A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 klase A, IEC61000-3-11, IEC61000-3-12 |
| RoHS | Jā | Jā | Jā | Jā | Jā |
| UZSTĀDĪŠANAS PARAMETRI | |||||
| Sinerģijas vienību skaits uz invertoru | 2 | 2 | 3 | 3 | 3 |
| AC kabeļa šķērsgriezums un ārējais diametrs: līnija/PE (alumīnijs vai vara) (mm²/mm) | Šķērsgriezums līdz 120 / 70 mm²; ārējais diametrs 30-50 / 12-20 mm | Šķērsgriezums līdz 120 / 70 mm²; ārējais diametrs 30-50 / 12-20 mm | Šķērsgriezums līdz 120 / 70 mm²; ārējais diametrs 30-50 / 12-20 mm | Šķērsgriezums līdz 120 / 70 mm²; ārējais diametrs 30-50 / 12-20 mm | Šķērsgriezums līdz 120 / 70 mm²; ārējais diametrs 30-50 / 12-20 mm |
| DC ieeja: invertors/sinerģijas vienība(7)(8) | 8/4 MC4 pāri | 8/4 MC4 pāri | Kabeļu ievads (gland), 2 pāri / 1 pāris, šķērsgriezums līdz 50 mm², alumīnijs vai vara, ārējais kabeļa diametrs 12-20 mm | Kabeļu ievads (gland), 2 pāri / 1 pāris, šķērsgriezums līdz 50 mm², alumīnijs vai vara, ārējais kabeļa diametrs 12-20 mm | 12/4 MC4 pāri; kabeļu ievads, 3 pāri / 1 pāris, šķērsgriezums līdz 50 mm², alumīnijs vai vara, ārējais kabeļa diametrs 12-20 mm |
| Izmēri (augst. x plat. x dziļ.) (mm) – Sinerģijas vienība | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 |
| Izmēri (augst. x plat. x dziļ.) (mm) – Sinerģijas pārvaldības ierīce | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 |
| Svars (kg) – Sinerģijas vienība | 32 | 32 | 32 | 32 | 32 |
| Svars (kg) – Sinerģijas pārvaldības ierīce | 18 | 18 | 18 | 18 | 18 |
| Darba temperatūras diapazons (°C) | No -40 līdz +60(9) | No -40 līdz +60(9) | No -40 līdz +60(9) | No -40 līdz +60(9) | No -40 līdz +60(9) |
| Dzesēšana | Ventilators (nomaināms) | Ventilators (nomaināms) | Ventilators (nomaināms) | Ventilators (nomaināms) | Ventilators (nomaināms) |
| Trokšņa emisija (dBA) | < 67 | < 67 | < 67 | < 67 | < 67 |
| Aizsardzības pakāpe | IP65 – ārā un iekštelpās | IP65 – ārā un iekštelpās | IP65 – ārā un iekštelpās | IP65 – ārā un iekštelpās | IP65 – ārā un iekštelpās |
| Montāža | Iekļauts kronšteins | Iekļauts kronšteins | Iekļauts kronšteins | Iekļauts kronšteins | Iekļauts kronšteins |
(1) Opcija pieejama dažās valstīs. Plašāka informācija: https://www.solaredge.com/sites/default/files/se_inverters_supported_countries.pdf
(2) 49990 Apvienotajā Karalistē
(3) Ja nepieciešams ārējs RCD, tā izslēgšanas vērtībai jābūt ≥ 200 mA SE50K/SE66.6K; ≥ 300 mA SE90K, SE100K
(4) Ja to atļauj vietējie noteikumi
(5) Lai iegūtu specifikāciju par papildu komunikācijas opcijām, apmeklējiet https://www.solaredge.com/products/communication vai Resursu bibliotēkas lapu: https://www.solaredge.com/downloads#, lai lejupielādētu attiecīgo datu lapu
(6) Visas normas un sertifikāti pieejami lejupielādei sadaļā “Sertifikāti” Resursu bibliotēkā: https://www.solaredge.com/downloads#/
(7) DC ieeja ir pieejama ar MC4 spailēm vai kabeļu ievadiem, atkarībā no invertora detaļas numura. Lai iegūtu vairāk informācijas, sazinieties ar SolarEdge
(8) Tikai Staubli ražotie MC4 savienotāji ir atļauti lietošanai
(9) Jaudas samazināšana – lai iegūtu specifikāciju, skatīt: https://www.solaredge.com/sites/default/files/se-temperature-derating-note.pdf
