Invertors SOLAR EDGE SE100K – RW00IBNM4 + 3 palīgierīces SESUK – RW00INNN4 SYNERGY TECHNOLOGY (ar RSD)
SKU: F240M01
EAN: 5905951582511
| Ražotājs | |
|---|---|
| Nominālā jauda | |
| Barošana | |
| Hibrīda ierīce | |
| Darbības režīms ārpus tīkla (off-grid) | |
| MPPT | |
| Garantija | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Tips I | |
| SPD Tips II | |
| SPD Tips III | |
| SPD – Brīva vieta | |
| AFCI | |
| MPPT sprieguma diapazons | |
| Maksimālā ieejas strāva uz MPPT [A] | |
| Maksimālā ieejas jauda [W] | |
| Eiropas efektivitāte | |
| Svars | 113,32 kg |
| CN | 85044086 |
Neto cena
4 431,59 €
Bruto
Bruto
Karta katalogowa SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Karta-katalogowa.pdf
Instrukcja montażu SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Instrukcja-montazu.pdf
Gwarancja SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Gwarancja.pdf
Certyfikat zgodności 1 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 SolarEdge SE50K-120K
SolarEdge-SE50K-100K-Certyfikat-zgodnosci-2.pdf
Certyfikat zgodności 3 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-3.pdf
Deklaracja zgodności SolarEdge SE50K-100K
SolarEdge-SE50K-100K-Deklaracja-zgodnosci.pdf
Certyfikat NC RfG SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-NC-RfG.pdf
Produkta informācija
| Ražotājs | |
|---|---|
| Nominālā jauda | |
| Barošana | |
| Hibrīda ierīce | |
| Darbības režīms ārpus tīkla (off-grid) | |
| MPPT | |
| Garantija | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Tips I | |
| SPD Tips II | |
| SPD Tips III | |
| SPD – Brīva vieta | |
| AFCI | |
| MPPT sprieguma diapazons | |
| Maksimālā ieejas strāva uz MPPT [A] | |
| Maksimālā ieejas jauda [W] | |
| Eiropas efektivitāte | |
| Svars | 113,32 kg |
| CN | 85044086 |

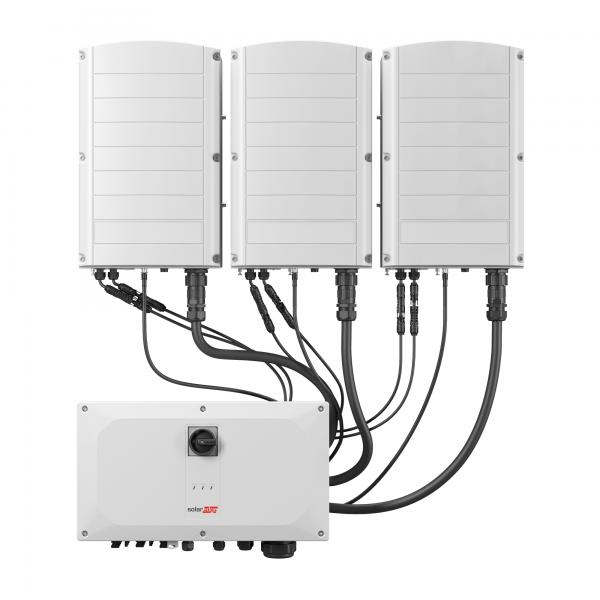

Trīsfāzu SolarEdge invertors ar sinerģijas tehnoloģiju (SE50K–SE120K)
Trīsfāzu SolarEdge invertoru sērija ar sinerģijas tehnoloģiju ir inovatīvs risinājums, izstrādāts lielām komerciālām un rūpnieciskām instalācijām. Pateicoties unikālajai modulārajai konstrukcijai, kas sastāv no vairākām mazākām sinerģijas vienībām, invertors apvieno augstas jaudas priekšrocības ar vienkāršu uzstādīšanu un apkopi. Šī modernā iekārta nodrošina maksimālu efektivitāti, kompromisus nepieļaujošu drošību un pilnīgu sistēmas pārredzamību moduļa līmenī.
Galvenās SolarEdge sinerģijas tehnoloģijas invertoru īpašības:
- Modulāra konstrukcija un viegla uzstādīšana: Invertors sastāv no 2 vai 3 vieglākām sinerģijas vienībām un vienas vadības ierīces, kas ļauj vienkāršu montāžu divām personām bez nepieciešamības pēc smagās tehnikas.
- Palielināta pieejamība un vienkārša apkope: Katra sinerģijas vienība darbojas neatkarīgi, kas pagarina sistēmas nepārtrauktas darbības laiku. Ja viena no tām neizdodas, pārējās turpina strādāt, un serviss ir vienkāršāks un ātrāks.
- Uzlabotas drošības funkcijas: Iebūvēta aizsardzība pret loka īssavienojumu sekām, temperatūras sensori, kas atklāj bojājumus kabelos, kā arī izvēles ātrā atslēgšana nodrošina augstāko drošības līmeni instalācijām un personālam.
- Integrēta uzraudzība un aizsardzība: Iekārta piedāvā modulī līmeņa uzraudzību ar komunikāciju caur Ethernet vai mobilo tīklu, kā arī iebūvētu PID ierobežošanas funkciju un uz vietas nomaināmus pārsprieguma aizsardzības (SPD) elementus.
- Ātra nodošana ekspluatācijā: Speciāls iepriekšējās palaišanas process ļauj automātiski pārbaudīt sistēmas komponentus un vadu savienojumus jau uzstādīšanas laikā, pirms pieslēgšanas tīklam.
Kam tas ir piemērots?
Tas ir ideāls risinājums investoriem un uzstādītājiem, kuri īsteno lielus komerciālus un rūpnieciskus saules fotovoltāiskos projektus. Modulārā būve ievērojami vienkāršo loģistiku un montāžu uz lieliem jumtiem vai saules parkiem. Uzlabotās drošības funkcijas, augsta efektivitāte un detalizēta monitoringa iespēja moduļa līmenī padara šos invertorus par lielisku izvēli projektiem, kuros galvenie ir maksimāla enerģijas raža, uzticamība un zemas ekspluatācijas izmaksas (O&M) visā instalācijas dzīves ciklā.
Karta katalogowa SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Karta-katalogowa.pdf
Instrukcja montażu SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Instrukcja-montazu.pdf
Gwarancja SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Gwarancja.pdf
Certyfikat zgodności 1 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 SolarEdge SE50K-120K
SolarEdge-SE50K-100K-Certyfikat-zgodnosci-2.pdf
Certyfikat zgodności 3 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-3.pdf
Deklaracja zgodności SolarEdge SE50K-100K
SolarEdge-SE50K-100K-Deklaracja-zgodnosci.pdf
Certyfikat NC RfG SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-NC-RfG.pdf
| Parametrs | SE50K(1) | SE66.6K | SE90K | SE100K | SE120K |
|---|---|---|---|---|---|
| IZEJA | |||||
| Nominālā aktīvā izejas jauda AC (W) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Maksimālā šķietamā izejas jauda AC (VA) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| AC izejas spriegums – fāze-fāze/fāze-neitrāls (nomināls) (Vac) | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 480 / 277 |
| AC izejas spriegums – sprieguma diapazons fāze-fāze/fāze-neitrāls (Vac) | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 432 – 529 / 249 – 305 |
| AC frekvence (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% |
| Maksimālais nepārtrauktais izejas strāvas lielums (uz fāzi) (Aac) | 72,5 | 96,5 | 130,5 | 145 | 145 |
| AC izejas līniju savienojumi | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE |
| Atbalstītie tīkli | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT |
| Maksimālā noplūdes strāva (mA) (3) | 200 | 200 | 300 | 300 | 300 |
| Tīkla monitorings, aizsardzība pret darbību izolētā režīmā (islanding), konfigurējams jaudas koeficients | Jā | Jā | Jā | Jā | Jā |
| Kopējais harmonisko kropļojumu līmenis (%) | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 |
| Jaudas koeficienta diapazons | +/- no 0.8 līdz 1 | +/- no 0.8 līdz 1 | +/- no 0.8 līdz 1 | +/- no 0.8 līdz 1 | +/- no 0.8 līdz 1 |
| IEEJA | |||||
| Maksimālā DC jauda (STC modulis) invertors / sinerģijas vienība (W) | 75000 / 37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000 / 60000 |
| Bez transformatora, neuzzemēts | Jā | Jā | Jā | Jā | Jā |
| Maksimālais ieejas spriegums DC+ līdz DC- (VDC) | 1000 | 1000 | 1000 | 1000 | 1000 |
| Nominālais ieejas spriegums DC+ līdz DC- (VDC) | 750 | 750 | 750 | 750 | 850 |
| Maksimālā ieejas strāva (DC) | 2 x 36,25 A | 2 x 48,25 A | 3 x 43,5 A | 3 x 48,25 A | 3 x 48,25 A |
| Aizsardzība pret apgrieztu polaritāti | Jā | Jā | Jā | Jā | Jā |
| Zemējuma (noplūdes) īssavienojumu noteikšana | Jutība 167 kΩ uz sinerģijas vienību(4) | Jutība 167 kΩ uz sinerģijas vienību(4) | Jutība 167 kΩ uz sinerģijas vienību(4) | Jutība 167 kΩ uz sinerģijas vienību(4) | Jutība 167 kΩ uz sinerģijas vienību(4) |
| Invertora maksimālā efektivitāte (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 |
| Eiropas efektivitāte (sverta) (%) | 98 | 98 | 98 | 98 | |
| Nakts enerģijas patēriņš (W) | < 8 | < 8 | < 12 | < 12 | < 12 |
| PĀRĒJĀS FUNKCIJAS | |||||
| Atbalstītie komunikācijas interfeisi(5) | 2 x RS485, Ethernet, Wi‑Fi (pēc izvēles), mobilais tīkls (pēc izvēles) | 2 x RS485, Ethernet, Wi‑Fi (pēc izvēles), mobilais tīkls (pēc izvēles) | 2 x RS485, Ethernet, Wi‑Fi (pēc izvēles), mobilais tīkls (pēc izvēles) | 2 x RS485, Ethernet, Wi‑Fi (pēc izvēles), mobilais tīkls (pēc izvēles) | 2 x RS485, Ethernet, Wi‑Fi (pēc izvēles), mobilais tīkls (pēc izvēles) |
| Inteliģenta enerģijas vadība | Eksporta ierobežošana | Eksporta ierobežošana | Eksporta ierobežošana | Eksporta ierobežošana | Eksporta ierobežošana |
| Invertora iedarbināšana | Mobilā lietotne SetApp | Mobilā lietotne SetApp | Mobilā lietotne SetApp | Mobilā lietotne SetApp | Mobilā lietotne SetApp |
| Aizsardzība pret elektriskā loka radītiem traucējumiem | Iebūvēta, konfigurējama (atbilstīgi UL1699B) | Iebūvēta, konfigurējama (atbilstīgi UL1699B) | Iebūvēta, konfigurējama (atbilstīgi UL1699B) | Iebūvēta, konfigurējama (atbilstīgi UL1699B) | Iebūvēta, konfigurējama (atbilstīgi UL1699B) |
| Ātra izslēgšana | Pēc izvēles (automātiski pēc atvienošanas no AC tīkla) | Pēc izvēles (automātiski pēc atvienošanas no AC tīkla) | Pēc izvēles (automātiski pēc atvienošanas no AC tīkla) | Pēc izvēles (automātiski pēc atvienošanas no AC tīkla) | Pēc izvēles (automātiski pēc atvienošanas no AC tīkla) |
| PID regulators | Nakts stundām, iebūvēts | Nakts stundām, iebūvēts | Nakts stundām, iebūvēts | Nakts stundām, iebūvēts | Nakts stundām, iebūvēts |
| Pretpārsprieguma aizsardzība RS485 (porti 1+2) | Tipa II, vietā nomaināmi, integrēti | Tipa II, vietā nomaināmi, integrēti | Tipa II, vietā nomaināmi, integrēti | Tipa II, vietā nomaināmi, integrēti | Tipa II, vietā nomaināmi, integrēti |
| Pretpārsprieguma aizsardzība DC | Tipa II, vietā nomaināmi, integrēti | Tipa II, vietā nomaināmi, integrēti | Tipa II, vietā nomaināmi, integrēti | Tipa II, vietā nomaināmi, integrēti | Tipa II, vietā nomaināmi, integrēti |
| Pretpārsprieguma aizsardzība AC | Tipa II, vietā nomaināmi, pēc izvēles | Tipa II, vietā nomaināmi, pēc izvēles | Tipa II, vietā nomaināmi, pēc izvēles | Tipa II, vietā nomaināmi, pēc izvēles | Tipa II, vietā nomaināmi, pēc izvēles |
| DC drošinātāji (vienpolu) | 25 A, pēc izvēles | 25 A, pēc izvēles | 25 A, pēc izvēles | 25 A, pēc izvēles | 25 A, pēc izvēles |
| DC atslēdzējs | Pēc izvēles | Pēc izvēles | Pēc izvēles | Pēc izvēles | Pēc izvēles |
| UZSTĀDĪŠANAS PARAMETRI | |||||
| Sinerģijas vienību skaits uz invertora | 2 | 2 | 3 | 3 | 3 |
| AC vadu šķērsgriezums un ārējais diametrs (mm²) | Šķērsgriezums līdz 120 / 70; ārējais diametrs 30-50 / 12-20 | Šķērsgriezums līdz 120 / 70; ārējais diametrs 30-50 / 12-20 | Šķērsgriezums līdz 120 / 70; ārējais diametrs 30-50 / 12-20 | Šķērsgriezums līdz 120 / 70; ārējais diametrs 30-50 / 12-20 | Šķērsgriezums līdz 120 / 70; ārējais diametrs 30-50 / 12-20 |
| DC ieeja: invertors/sinerģijas vienība | 8/4 MC4 pāri | 8/4 MC4 pāri | 12/4 MC4 pāri | 12/4 MC4 pāri | 12/4 MC4 pāri |
| Izmēri (augst. x plat. x dziļ.) (mm) | Sinerģijas vienība: 558 x 328 x 273
Sinerģijas pārvaldības ierīce: 360 x 560 x 295 |
Sinerģijas vienība: 558 x 328 x 273
Sinerģijas pārvaldības ierīce: 360 x 560 x 295 |
Sinerģijas vienība: 558 x 328 x 273
Sinerģijas pārvaldības ierīce: 360 x 560 x 295 |
Sinerģijas vienība: 558 x 328 x 273
Sinerģijas pārvaldības ierīce: 360 x 560 x 295 |
Sinerģijas vienība: 558 x 328 x 273
Sinerģijas pārvaldības ierīce: 360 x 560 x 295 |
| Svars (kg) | Sinerģijas vienība: 32
Sinerģijas pārvaldības ierīce: 18 |
Sinerģijas vienība: 32
Sinerģijas pārvaldības ierīce: 18 |
Sinerģijas vienība: 32
Sinerģijas pārvaldības ierīce: 18 |
Sinerģijas vienība: 32
Sinerģijas pārvaldības ierīce: 18 |
Sinerģijas vienība: 32
Sinerģijas pārvaldības ierīce: 18 |
| Darba temperatūras diapazons (°C) | no -40 līdz +60(9) | no -40 līdz +60(9) | no -40 līdz +60(9) | no -40 līdz +60(9) | no -40 līdz +60(9) |
| Dzesēšana | Ventilators (nomaināms) | Ventilators (nomaināms) | Ventilators (nomaināms) | Ventilators (nomaināms) | Ventilators (nomaināms) |
| Trokšņa emisija (dBA) | < 67 | < 67 | < 67 | < 67 | < 67 |
| Aizsardzības pakāpe | IP65 – piemērots gan ārējai, gan iekšējai uzstādīšanai | IP65 – piemērots gan ārējai, gan iekšējai uzstādīšanai | IP65 – piemērots gan ārējai, gan iekšējai uzstādīšanai | IP65 – piemērots gan ārējai, gan iekšējai uzstādīšanai | IP65 – piemērots gan ārējai, gan iekšējai uzstādīšanai |
| Uzstādīšana | Iekļauts kronšteins | Iekļauts kronšteins | Iekļauts kronšteins | Iekļauts kronšteins | Iekļauts kronšteins |
