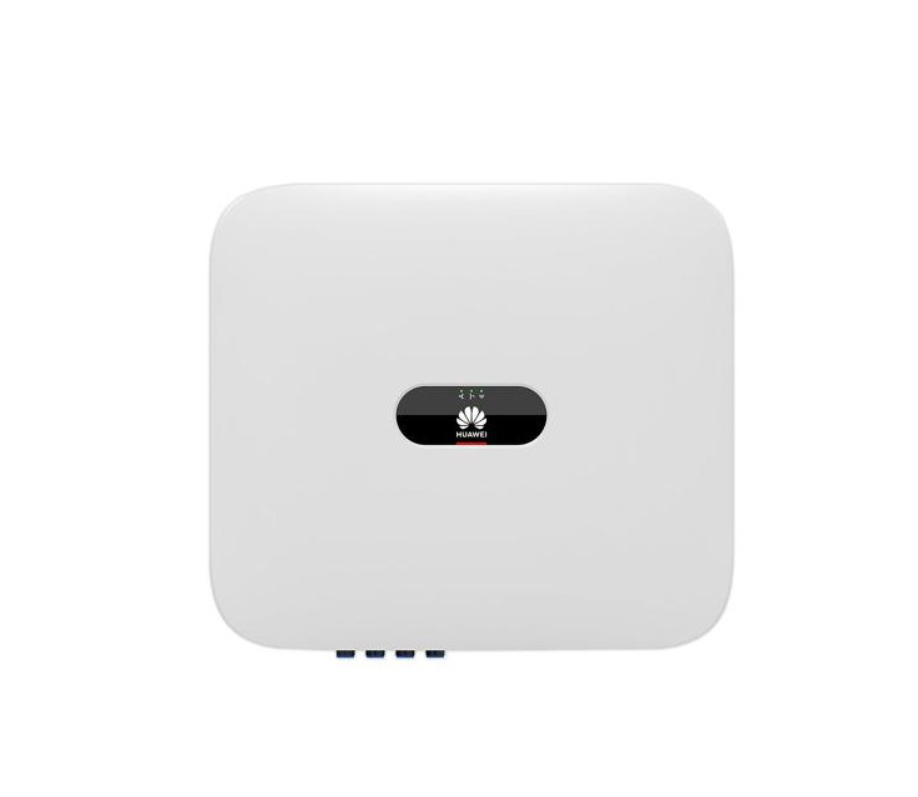

Invertors HUAWEI SUN 2000-15KTL-M5
SKU: F220P01-1
EAN: 2010000031377
| Ražotājs | |
|---|---|
| Nominālā jauda | |
| Barošana | |
| Hibrīda ierīce | |
| Darbības režīms ārpus tīkla (off-grid) | |
| MPPT | |
| Garantija | |
| Neto platums | |
| Neto dziļums | |
| Neto augstums | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Tips I | |
| SPD Tips II | |
| SPD – Brīva vieta | |
| AFCI | |
| MPPT sprieguma diapazons | |
| Maksimālā ieejas strāva uz MPPT [A] | |
| Maksimālā ieejas jauda [W] | |
| Eiropas efektivitāte | |
| Svars | 23,74 kg |
| CN | 85044086 |
Neto cena
948,50 €
Bruto
Bruto
Karta katalogowa Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Karta-katalogowa.pdf
Instrukcja obsługi Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Instrukcja-obslugi.pdf
Gwarancja Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Gwarancja.pdf
Certyfikat zgodności 1 Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Certyfikat-zgodnosci-2.pdf
Certyfikat zgodności 3 Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Certyfikat-zgodnosci-3.pdf
Deklaracja zgodności Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Deklaracja-zgodnosci.pdf
Produkta informācija
| Ražotājs | |
|---|---|
| Nominālā jauda | |
| Barošana | |
| Hibrīda ierīce | |
| Darbības režīms ārpus tīkla (off-grid) | |
| MPPT | |
| Garantija | |
| Neto platums | |
| Neto dziļums | |
| Neto augstums | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Tips I | |
| SPD Tips II | |
| SPD – Brīva vieta | |
| AFCI | |
| MPPT sprieguma diapazons | |
| Maksimālā ieejas strāva uz MPPT [A] | |
| Maksimālā ieejas jauda [W] | |
| Eiropas efektivitāte | |
| Svars | 23,74 kg |
| CN | 85044086 |
Huawei SUN2000-12/15/17/20/25KTL-M5 invertori
Huawei SUN2000-KTL-M5 sērijas invertori ir tehniski progresīvi trīsfāžu iekārtas, kas izstrādātas, lai maksimizētu enerģijas ražu un nodrošinātu aktīvu drošību fotovoltaiskajās instalācijās. Tie piedāvā plašu jaudas diapazonu no 12 kW līdz 25 kW, daudzveidīgas komunikācijas iespējas un spēj palielināt ražību pat par 30% strādājot kopā ar jaudas optimizatoriem. Inovatīvā ar mākslīgā intelekta atbalstu balstītā aizsardzība pret loka izlādēm paaugstina drošības standartus.
Svarīgākās Huawei SUN2000-KTL-M5 invertoru īpašības:
- Liela efektivitāte un lielāki ražības ieguvumi: Maksimālā efektivitāte līdz 98,4% un iespēja palielināt enerģijas ražību līdz pat 30%, izmantojot Huawei optimizatorus.
- Aktīvā drošība: Uzlabota aizsardzība pret loka izlādēm (AFCI) ar mākslīgā intelekta atbalstu, kas samazina uguns risku.
- Plašs jaudas diapazons un elastība: Modeļi ar nominālo jaudu no 12 kW līdz 25 kW, ar diviem MPPT sekošanas kanāliem un līdz četriem ieejas portiem, kas ļauj optimāli pielāgoties dažādām jumta konfigurācijām.
- Vispusīga komunikācija: Atbalsts WLAN (integrēts), Fast Ethernet un 4G (ar izvēles Smart Dongle), kā arī RS485 integrācijai ar uzraudzības sistēmām.
- Saderība ar optimizatoriem: Pilnīga saderība ar Huawei optimizatoriem (piem., SUN2000-450W-P, SUN2000-600W-P), ļaujot optimizēt katra moduļa darbību atsevišķi.
- Paplašinātas aizsardzības funkcijas: Iebūvētas aizsardzības pret anti‑islanding, AC pārsprieguma/pārslodzes aizsardzība, aizsardzība pret DC apgrieztu polaritāti, DC pārsprieguma aizsardzība (TIPS II) un AC pārsprieguma aizsardzība (KLASE II), kā arī PID novēršanas funkcija.
Kam tas ir piemērots?
Huawei SUN2000-KTL-M5 invertori ir lieliska izvēle privātmāju īpašniekiem un maziem un vidējiem uzņēmumiem, kuri meklē uzticamu, efektīvu un drošu risinājumu savai fotovoltaiskajai instalācijai. Pateicoties saderībai ar optimizatoriem, tie ideāli der sarežģītiem jumtiem, daļējai ēnošanai vai nepieciešamībai maksimizēt enerģijas ieguvumus. Uzlabotas drošības funkcijas, tostarp AFCI aizsardzība, un daudzveidīgas komunikācijas iespējas padara tos par modernu un nākotnes risinājumu.
Karta katalogowa Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Karta-katalogowa.pdf
Instrukcja obsługi Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Instrukcja-obslugi.pdf
Gwarancja Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Gwarancja.pdf
Certyfikat zgodności 1 Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Certyfikat-zgodnosci-2.pdf
Certyfikat zgodności 3 Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Certyfikat-zgodnosci-3.pdf
Deklaracja zgodności Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Deklaracja-zgodnosci.pdf
| Parametrs | SUN2000-12KTL-M5 | SUN2000-15KTL-M5 | SUN2000-17KTL-M5 | SUN2000-20KTL-M5 | SUN2000-25KTL-M5 |
|---|---|---|---|---|---|
| Efektivitāte | |||||
| Maksimālā efektivitāte (%) | 98,4% | 98,4% | 98,4% | 98,4% | 98,4% |
| Eiropas svērta efektivitāte (%) | 97,9% | 98,0% | 98,1% | 98,1% | 98,2% |
| Ieeja | |||||
| Ieteicamā maksimālā PV jauda¹ (Wp) | 18.000 | 22.500 | 25.500 | 30.000 | 37.500 |
| Maksimālais ieejas spriegums² (V) | 1100 | 1100 | 1100 | 1100 | 1100 |
| MPPT sprieguma diapazons pie pilnas slodzes (V) | 370V~800V | 410V~800V | 440V~800V | 480V~800V | 530~800V |
| MPPT darba sprieguma diapazons³ (V) | 200 V~1000 V | 200 V~1000 V | 200 V~1000 V | 200 V~1000 V | 200 V~1000 V |
| Sākuma spriegums (V) | 200 | 200 | 200 | 200 | 200 |
| Nominālais ieejas spriegums (V) | 600 | 600 | 600 | 600 | 600 |
| Maksimālais ieejas strāvas stiprums MPPT (A) | 30 A (divas ķēdes)/20 A (viena ķēde) | 30 A (divas ķēdes)/20 A (viena ķēde) | 30 A (divas ķēdes)/20 A (viena ķēde) | 30 A (divas ķēdes)/20 A (viena ķēde) | 30 A (divas ķēdes)/20 A (viena ķēde) |
| Maksimālā īssavienojuma strāva (A) | 40 | 40 | 40 | 40 | 40 |
| MPPT skaits | 2 | 2 | 2 | 2 | 2 |
| Maksimālais ieeju skaits | 4 | 4 | 4 | 4 | 4 |
| Izeja | |||||
| Tīkla pieslēgums | Trīsfāžu | Trīsfāžu | Trīsfāžu | Trīsfāžu | Trīsfāžu |
| Nominālā izejas jauda (W) | 12.000 | 15.000 | 17.000 | 20.000 | 25.000 |
| Maksimālā aparentā jauda (VA) | 13.200 | 16.500 | 18.700 | 22.000 | 27.500 |
| Nominālais izejas spriegums (Vac) | 220 Vac / 380 Vac, 230 Vac / 400 Vac, 239.6 Vac / 415Vac, 3W + N + PE | 220 Vac / 380 Vac, 230 Vac / 400 Vac, 239.6 Vac / 415Vac, 3W + N + PE | 220 Vac / 380 Vac, 230 Vac / 400 Vac, 239.6 Vac / 415Vac, 3W + N + PE | 220 Vac / 380 Vac, 230 Vac / 400 Vac, 239.6 Vac / 415Vac, 3W + N + PE | 220 Vac / 380 Vac, 230 Vac / 400 Vac, 239.6 Vac / 415Vac, 3W + N + PE |
| Nominālā AC tīkla frekvence (Hz) | 50 Hz/60 Hz | 50 Hz/60 Hz | 50 Hz/60 Hz | 50 Hz/60 Hz | 50 Hz/60 Hz |
| Maksimālā izejas strāva (A) | 18,2A/380Vac
17,3A/400Vac 16,7A/415Vac |
25,2A/380Vac
23,9A/400Vac 23,1A/415Vac |
28,6A/380Vac
27,1A/400Vac 26,1A/415Vac |
33,6A/380Vac
31,9A/400Vac 30,8A/415Vac |
42,0A/380Vac
39,9A/400Vac 38,5A/415Vac |
| Regulējams jaudas koeficients | 0,8 vadošs … 0,8 atpalicīgs | 0,8 vadošs … 0,8 atpalicīgs | 0,8 vadošs … 0,8 atpalicīgs | 0,8 vadošs … 0,8 atpalicīgs | 0,8 vadošs … 0,8 atpalicīgs |
| Maksimālie kopējie harmoniskie izkropļojumi (%) | ≤3% | ≤3% | ≤3% | ≤3% | ≤3% |
| Īpašības un aizsardzība | |||||
| Pārsprieguma kategorija | PV II / AC III | PV II / AC III | PV II / AC III | PV II / AC III | PV II / AC III |
| Ieejas puses atslēgierīce | Jā | Jā | Jā | Jā | Jā |
| Aizsardzība pret darbību izolētā režīmā (islanding) | Jā | Jā | Jā | Jā | Jā |
| AC pārlieku strāvas aizsardzība | Jā | Jā | Jā | Jā | Jā |
| Aizsardzība pret DC apgrieztu polaritāti | Jā | Jā | Jā | Jā | Jā |
| Ķēžu traucējumu noteikšana | Jā | Jā | Jā | Jā | Jā |
| DC pārsprieguma aizsardzība | TIPS II | TIPS II | TIPS II | TIPS II | TIPS II |
| AC pārsprieguma aizsardzība | KLASE II | KLASE II | KLASE II | KLASE II | KLASE II |
| Noplūdes strāvas uzraudzības vienība (RCMU) | Jā | Jā | Jā | Jā | Jā |
| Aizsardzība pret elektrisko loku | Jā | Jā | Jā | Jā | Jā |
| Jaudas vadība | Jā | Jā | Jā | Jā | Jā |
| Integrēta PID novēršanas funkcija⁴ | Jā | Jā | Jā | Jā | Jā |
| Vispārīga informācija | |||||
| Darba temperatūras diapazons (°C) | -25 ~ +60°C (-13°F ~ 140°F) | -25 ~ +60°C (-13°F ~ 140°F) | -25 ~ +60°C (-13°F ~ 140°F) | -25 ~ +60°C (-13°F ~ 140°F) | -25 ~ +60°C (-13°F ~ 140°F) |
| Relatīvais mitrums (%) | 0% ~ 100% | 0% ~ 100% | 0% ~ 100% | 0% ~ 100% | 0% ~ 100% |
| Maks. augstums virs jūras līmeņa (m) | 0 ~ 4000 m (13.123 ft.) (Nominālās vērtības samazināšanās virs 2000 m) | 0 ~ 4000 m (13.123 ft.) (Nominālās vērtības samazināšanās virs 2000 m) | 0 ~ 4000 m (13.123 ft.) (Nominālās vērtības samazināšanās virs 2000 m) | 0 ~ 4000 m (13.123 ft.) (Nominālās vērtības samazināšanās virs 2000 m) | 0 ~ 4000 m (13.123 ft.) (Nominālās vērtības samazināšanās virs 2000 m) |
| Dzesēšana | Gaisa dzesēšana | Gaisa dzesēšana | Gaisa dzesēšana | Gaisa dzesēšana | Gaisa dzesēšana |
| Displejs | LED indikatori; Iebūvēts WLAN + FusionSolar lietotne | LED indikatori; Iebūvēts WLAN + FusionSolar lietotne | LED indikatori; Iebūvēts WLAN + FusionSolar lietotne | LED indikatori; Iebūvēts WLAN + FusionSolar lietotne | LED indikatori; Iebūvēts WLAN + FusionSolar lietotne |
| Komunikācija | RS485; WLAN/Ethernet ar Smart Dongle-WLAN-FE (pēc izvēles)
4G/3G/2G ar Smart Dongle-4G (pēc izvēles) |
RS485; WLAN/Ethernet ar Smart Dongle-WLAN-FE (pēc izvēles)
4G/3G/2G ar Smart Dongle-4G (pēc izvēles) |
RS485; WLAN/Ethernet ar Smart Dongle-WLAN-FE (pēc izvēles)
4G/3G/2G ar Smart Dongle-4G (pēc izvēles) |
RS485; WLAN/Ethernet ar Smart Dongle-WLAN-FE (pēc izvēles)
4G/3G/2G ar Smart Dongle-4G (pēc izvēles) |
RS485; WLAN/Ethernet ar Smart Dongle-WLAN-FE (pēc izvēles)
4G/3G/2G ar Smart Dongle-4G (pēc izvēles) |
| Svars (ar montāžas kronšteinu) (kg) | 21 kg (46,4 lb) | 21 kg (46,4 lb) | 21 kg (46,4 lb) | 21 kg (46,4 lb) | 21 kg (46,4 lb) |
| Izmēri (plat. x aug. x dziļ.) (ar montāžas kronšteinu) (mm) | 546 x 460 x 228 mm (21,5 x 18,1 x 9,0 cala) | 546 x 460 x 228 mm (21,5 x 18,1 x 9,0 cala) | 546 x 460 x 228 mm (21,5 x 18,1 x 9,0 cala) | 546 x 460 x 228 mm (21,5 x 18,1 x 9,0 cala) | 546 x 460 x 228 mm (21,5 x 18,1 x 9,0 cala) |
| Aizsardzības klase (IP) | IP66 | IP66 | IP66 | IP66 | IP66 |
| Saderība ar optimizatoru | |||||
| MBUS DC saderīgie optimizatori | SUN2000-450W-P, SUN2000-450W-P2, SUN2000-600W-P, SUN2000-1300W-P, SUN2000-1100W-P | SUN2000-450W-P, SUN2000-450W-P2, SUN2000-600W-P, SUN2000-1300W-P, SUN2000-1100W-P | SUN2000-450W-P, SUN2000-450W-P2, SUN2000-600W-P, SUN2000-1300W-P, SUN2000-1100W-P | SUN2000-450W-P, SUN2000-450W-P2, SUN2000-600W-P, SUN2000-1300W-P, SUN2000-1100W-P | SUN2000-450W-P, SUN2000-450W-P2, SUN2000-600W-P, SUN2000-1300W-P, SUN2000-1100W-P |
| Atbilstība standartiem (vairāk informācijas pēc pieprasījuma) | |||||
| Drošība | EN/IEC 62109-1, EN/IEC 62109-2 | EN/IEC 62109-1, EN/IEC 62109-2 | EN/IEC 62109-1, EN/IEC 62109-2 | EN/IEC 62109-1, EN/IEC 62109-2 | EN/IEC 62109-1, EN/IEC 62109-2 |
| Tīkla pieslēguma standarti | G99, EN 50549, CEI 0-21, CEI 0-16, VDE-AR-N-4105, VDE-AR-N-4110, C10/11, ABNT, VFR 2019, UNE 217001, UNE 217002, RD 244, TOR D4, IEC61727, IEC62116 | G99, EN 50549, CEI 0-21, CEI 0-16, VDE-AR-N-4105, VDE-AR-N-4110, C10/11, ABNT, VFR 2019, UNE 217001, UNE 217002, RD 244, TOR D4, IEC61727, IEC62116 | G99, EN 50549, CEI 0-21, CEI 0-16, VDE-AR-N-4105, VDE-AR-N-4110, C10/11, ABNT, VFR 2019, UNE 217001, UNE 217002, RD 244, TOR D4, IEC61727, IEC62116 | G99, EN 50549, CEI 0-21, CEI 0-16, VDE-AR-N-4105, VDE-AR-N-4110, C10/11, ABNT, VFR 2019, UNE 217001, UNE 217002, RD 244, TOR D4, IEC61727, IEC62116 | G99, EN 50549, CEI 0-21, CEI 0-16, VDE-AR-N-4105, VDE-AR-N-4110, C10/11, ABNT, VFR 2019, UNE 217001, UNE 217002, RD 244, TOR D4, IEC61727, IEC62116 |
*1 Maksimālā PV ieejas jauda ir 40 000 Wp garu ķēžu gadījumā, kas pilnībā aprīkotas ar SUN2000-450W-P optimizatoriem.
*2 Maksimālais ieejas spriegums ir DC sprieguma augšējā robežvērtība. Jebkāds augstāks DC ieejas spriegums var izraisīt invertora bojājumu.
*3 Jebkurš DC ieejas spriegums, kas pārsniedz MPPT darba sprieguma diapazonu, var izraisīt invertora nepareizu darbību.
*4 SUN2000-12~20KTL-M2 palielina potenciālu starp PV un zemējumu virzienā virs nulles, pateicoties integrētajai PID novēršanas funkcijai, lai novērstu moduļu degradāciju, ko izraisa PID efekts. Atbalstītie moduļu tipi: P tips (mono, poli).
